軟件工程122班楊堡 2012013366練習1 1類屬域 將主機A 的“首選DNS 服務器”設置為公網DNS 服務器，目的是能夠訪問Internet 。 （1）主機A 啟動協議分析器

軟件工程122班

楊堡 2012013366

練習1 1類屬域 將主機A 的“首選DNS 服務器”設置為公網DNS 服務器，目的是能夠訪問Internet 。 （1）主機A 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。

（2）主機A 在命令行下運行“nslookup www.baidu.com ”命令。

（3）主機A 停止捕獲數據。分析主機A 捕獲到的數據及命令行返回的結果，回答以下問題：

● “www.baidu.com ”對應的IP 地址是什么？ 和119.75.218.77和119.75.217.56

● “www.baidu.com ”域名的頂級域名的含義是什么？ .com 代表公司

2. 國家域

（1）主機A 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。

（2）主機A 在命令行下運行“nslookup www.jl.gov.cn”命令。

（3）主機A 停止捕獲數據。分析主機A 捕獲到的數據及命令行返回的結果，回答以下問題：

● “www.jl.gov.cn”對應的IP 地址是什么？ 218.62.26.196

● “www.jl.gov.cn”域名的頂級、二級、三級域名的含義是什么？ 頂級：.cn 代表中國 二級：.gov 代表政府 三級：用戶自定義

3. 反向域

（1）將主機A 的“首選DNS 服務器”設置為服務器的IP 地址（210.27.80.2）。

（2）主機A 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。

（3）主機A 在命令行下運行“nslookup 172.16.0.253”命令。

（4）主機A 停止捕獲數據。分析主機A 捕獲到的數據及命令行返回的結果，回答以下問題： ● 210.27.80.2對應的域名是什么？

www.nwsuaf.edu.cn

● 反向域的頂級、二級域名分別是什么？

頂級 .cn 二級.edu

練習2

本練習一人一組，現僅以主機A 為例，其它主機的操作參考主機A 。

【說明】

● 本練習中要求每臺主機配置DNS 服務器，（DNS 服務器的IP

地址即Linux 服務器的IP 地址）其IP 地址以172.16.0.253為例。 ● 各組主機IP 地址配置如下：

第一組六臺主機IP 地址依次為172.16.0.11，172.16.0.12 …… 172.16.0.16；

第二組六臺主機IP 地址依次為172.16.0.21，172.16.0.22 …… 172.16.0.26；

其它各組以此類推。

1. 在主機A 執行命令“nslookup 本機的IP 地址”獲取本機的域名，記錄下來。

2. 主機A 啟動協議編輯器，編寫一個DNS 正向查詢報文。其中： MAC 層：

源MAC 地址：本機MAC 地址

目的MAC 地址：服務器的MAC 地址

IP 層：

源IP 地址：本機IP 地址

目的IP 地址：服務器的IP 地址（172.16.0.253）

總長度：IP 層及其上層協議總長度

校驗和：IP 層字段全部編輯完成后，計算IP 層校驗和

UDP 層：

源端口：大于1024的端口

目的端口：53

有效負載長度：UDP 層及其上層協議總長度

校驗和：所有字段編輯完成后，計算校驗和

DNS 層：

標志：0100

問題記錄數：1

域名循環體：選中第一個“域名循環體”項，點擊右邊按鈕[B]來追加域名塊。按格式要求填寫步驟1獲取的對方主機的域名。

例如：設步驟1中獲取的域名為host11.Netlab ，則追加2塊。選中“域名循環體”下的“長度”項，修改長度值；出現“域標記”項，選中“域標記”項，點擊右邊按鈕[E]輸入相應的值。最后一塊“長度”字段為0。

查詢類型：1

查詢類別：1

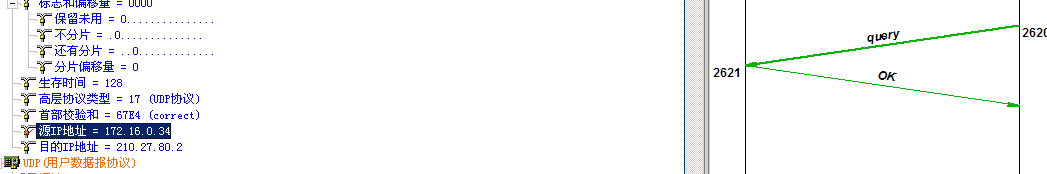

設置如圖所示：

實驗結果：

本次實驗我沒有完成，主要原因是報文沒算對，總是出錯，但是，雖沒有完成實驗，但是仍學會了很多東西，有了自己的收獲。既豐富了我的知識，也讓我的技能得到了提高。我相信我所遇到的問題一定可以在課下通過自己的學習，解決這些問題。
