Windows 下實現故障轉移集群實驗報告

班 級：10網工三班 學生姓名：謝昊天 學號：1215134046

實驗?zāi)康模?/p>

1．熟悉故障轉移集群的基本形式，掌握實現故障轉移集群的基本步驟；

2．熟悉VMware 的使用，掌握活動目錄的安裝。

3．使用VMware 建立兩臺Windows Server，并在系統中使用微軟集群服務搭建兩節點的故障轉移集群，并測試是否成功。

要求：

1．實驗中仔細觀察、記錄、比較實驗結果，如果不一致應找出原因。

2．實驗中凡是需要命名的地方，均以自己名字的全拼來命名，可以用不同后綴來區分。 如張三的兩臺服務器可以命名為：zhangsanS1，zhangsanS2。

實驗內容：

1. 安裝VMware 軟件。

2．在VMware 中新建兩臺Windows 2003 Server并命名，命名例如S1，S2。

3．S1新添加一塊1G 的硬盤并命名，命名例如C1，注意：在添加硬盤過程中在“磁盤文件”頁點擊“高級”按鈕，點擊“虛擬設備節點”下拉框，選擇“SCSI 1：1”。然后再添加一塊網卡。

4．S2也選擇新添加一塊硬盤，但添加時選擇“使用一個已存在的虛擬磁盤”。然后選擇剛才S1中創建的磁盤C1，即C1是S1和S2兩臺服務器的共享存儲設備。同時S2也添加一塊網卡。即S1和S2兩臺服務器都是雙網卡，其中一個做心跳。

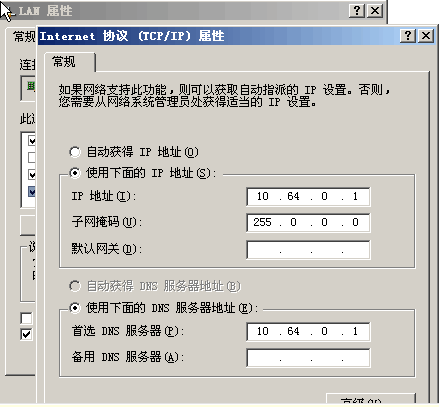

5、啟動S1和S2，將每臺服務器中的兩塊網卡重新命名為LAN1（局域網）和LAN2（心跳）以示區別，配置TCP/IP信息，使得S1和S2的LAN1在一個網段，LAN2在一個網段。

6、在S1中安裝活動目錄，做成DC ，同時安裝DNS 。

7、將S2加入剛創建的域中。至此環境準備完畢。

8、S1上在管理工具中打開“微軟群集服務”，新建群集，選擇S1作為節點加入，并命名集群名和集群IP 。按照步驟創建集群。

9、S2上在管理工具中打開“微軟群集服務”，連接剛創建的集群，選擇新建節點，將S2作為新節點加入集群。

10、在集群管理器控制臺上查看集群內容。

11、關閉S1，制造故障，觀察故障轉移過程，測試是否成功。

實驗步驟與配置過程：

1、安裝VMware-workstation-9.0.0-812388虛擬機，并在虛擬機中安裝兩臺不同版本的windows server 2003系統，并為其命名為xiehaotian1，xiehaotian2

2、打開虛擬機xiehaotian1，點擊增加，選擇要增加的部件，這里選擇硬盤。新添加一塊40G 的硬盤，并在添加硬盤過程中在“磁盤文件”頁點擊“高級” 按鈕，點擊“虛擬設備節點”下拉框，選擇“SCSI 1：1”。

3、添加成功后，找到新添加的硬盤文件WMX ，用文本打開，在其文件的末尾添加“disk.locking=false”。

4、然后再添加一塊網卡。兩塊網卡用橋接方式，配置上網卡ip 地址。移除聲卡，軟驅。

5、xiehaotian2也選擇新添加一塊硬盤，但添加時選擇“使用一個已存在的虛擬磁盤”。然后選擇剛才xiehaotian1中創建的第二塊磁盤，即兩臺服務器的共享存儲設備。同時xiehaotian2也添加一塊網卡。即兩臺服務器都是雙網卡，其中一個做心跳。

6、新建DNS 域，使用配置向?qū)нM(jìn)行創建，請將新的域命名為xiehaotian.local ，如圖所示。點擊下一步

7、在彈出的對話框中選擇是否轉發未查詢的DNS ，在這里我們選擇不轉發，然后點擊下一步。

8、選擇公共接口，這里選擇第一個，并勾上通過配置基本的防火墻來保護接口，然后點擊下一步。

9、點擊完成，新的DNS 域創建完成，

10、打開第二臺windows server 2003主機xiehaotian2，為其配置IP 地址，分別為10.64.0.2和100.0.0.2

，然后關閉計算機xiehaotian2。

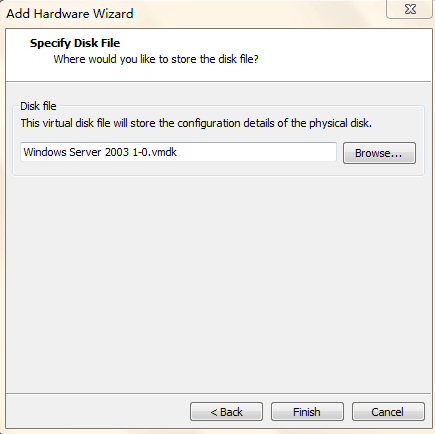

11、為xiehaotian2主機添加硬盤，這次為其添加應經存在的硬盤，如圖所示

12、選擇先前添加的硬盤文件，點擊打開，并為其選擇SCSI1:1。

13、重啟計算機，打開計算機管理，對磁盤進行格式化，然后點擊系統屬性，將計算機加入到xiehaotian.local 的域中。如圖所示

14、在主機S1中，打開群集管理器，在群集下來菜單中選擇創建新群集。

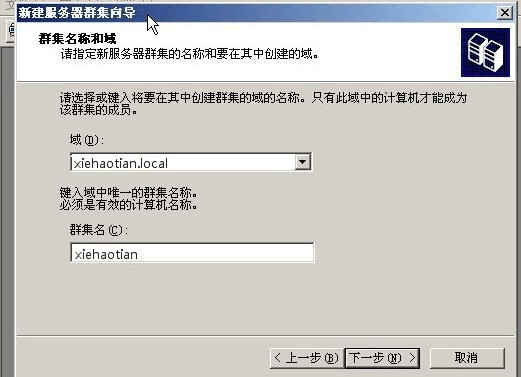

15、為新建的群集指定名稱和域名，這里輸入先前新建的域名xiehaotian.local 和群集名xiehaotian 。

16、輸入群集管理工具用于鏈接到群集的IP 地址，這里我們輸入10.64.0.254。并配置域賬戶的登錄信息。

17、選擇進行仲裁資源使用的資源或者資源類型，這里我們選擇磁盤F 。

18、然后點擊下一步，這時對話框中會列出先前我們的配置信息，查看配置信息，觀看是否出錯，在沒有錯誤的情況下點擊完成。

19、打開集群鏈接，為域添加成員，這里我們選擇xiehaotian2。并輸入在域中該成員的名稱。

20、點擊下一步，在彈出的窗口中顯示正在分析群集配置，直到分析完成并且沒有出現錯誤，然后點擊下一步，

21、點擊下一步，輸入群集服務在其下運行的域賬戶的登錄信息，點擊下一步顯示出配置信息，無誤后點擊完成，然后進行測試。

22、測試結果：

實驗結果：

關閉xieahotian1，制造故障，觀察故障轉移過程，測試成功。主機xiehaotian1突然出現故障時，服務器會出現短暫的數據包丟失，然后數據包有正常進行接收。當一臺服務器出現故障時另一臺服務器接替它工作，實現故障轉移，繼續提供服務。

實驗總結：

通過本次試驗，我對Windows 下實現故障轉移集群思想有了進一步的了解，通過動手實現其存使用VMware 建立兩臺Windows Server，并在系統中使用微軟集群服務搭建兩節點的故障轉移集群，更加深刻的理解了Windows 下實現故障轉移集群的特點。在配置過程中如果第二臺主機的安裝文件是復制第一臺主機的安裝配置文件，則在安裝群集時會提示出現錯誤。如果群集專用用戶不具備在活動目錄下創建域?qū)ο蟮臋?quán)限，則會提示出現錯誤。如果

不在新添加的硬盤中添加如下代碼“disk.locking=false”，則在主機xiehaotian2添加硬盤時無法找到需要添加的硬盤。實現了當一臺服務器出現故障時另一臺服務器接替它工作，實現故障轉移，繼續提供服務。同時，在實驗過程中，回顧書本上的理論知識，鞏固了我的知識。

主要配置過程：

1、首先給添加的硬盤選擇通道口。

2、添加成功后，在Windows Server 2003 1上編輯.vmx 文件在末尾添加disk.locking="false"。

3:新建DNS 域，使用配置向?qū)нM(jìn)行創建，請將新的域命名為xiehaotian.local

4、選擇先前添加的硬盤文件，點擊打開，并為其選擇SCSI1:1。重啟計算機，打開計算機管理，對磁盤進行格式化，然后點擊系統屬性，將計算機加入到xiehaotian.local 的域中。

5、為新建的群集指定名稱和域名，這里輸入先前新建的域名xiehaotian.local 和群集名xiehaotian

6、新建的群集指定名稱和域名，這里輸入先前新建的域名xiehaotian.local 和群集名xiehaotian

7、共享磁盤的制作。
