第一部分：使用 Acces s -List 實現訪問控制

A C L 考試環境

題目要求只允許主機 C 能訪問 Finace Web Server 的 Web 服務，阻止局域網的其他主機訪問此臺服務器 的 Web 服務，其他所有流量全部允許通過；在 Corp1 上建立一個由三條語句組成的列表完成以上需求。

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

給出的信息告訴我們，主機 C 地址為 192.168.11.3，F(xiàn)inance Web 服務器地址 172.22.223.25；

上圖中使用 access-list 128 deny tcp any any eq www 阻止其他主機訪問 Web 服務；其實這條語句范 圍太廣，把對 Public Web Server 的 Web 服務也一并阻止了，準確的條目應該為：access-list 128 deny tcp any host 172.22.223.25 eq www，不過在本題中兩種配置對最終的考試的結果都不會產生影響；

第二部分：VLAN 分析

VLAN 的實驗個人認為是 801 實驗中最經典的，首先它不同與其他所有排錯類實驗，只通過六條 show 命令的多種組合方式，帶出了教材中交換部分的所有知識重點；雖然現在 VLAN 的實驗已經被代替，但通 過熟悉它的整個查詢過程，一定會對 NA 交換部分的知識起到更深層次的理解。

解題步驟簡單來說就是登錄考試模擬器，通過一系列的查詢命令找到并選擇題中相對應的正確選項。

首先，先了解這六個查詢命令的作用：

show spanning-tree：查看生成樹狀態信息，主要用來查看根橋的選舉情況。

show vlan brief：查看 VLAN 的劃分情況。

show vtp status：查看 VTP 狀態信息。

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

show interfaces trunk：查看交換機的中繼端口信息。

show cdp neighors：查看鄰接設備相關信息。

show mac-address-table：查看交換機的 MAC 地址表。

下面是 VL AN 的六個經典實例：

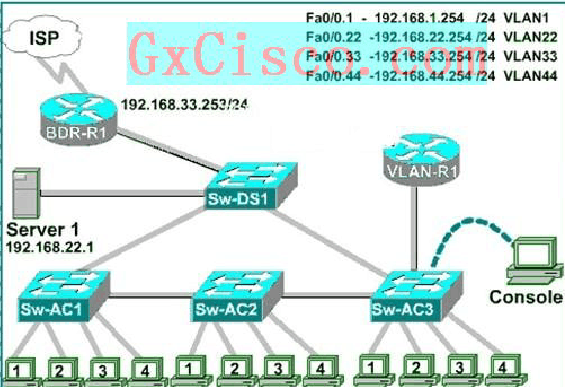

主拓?fù)鋱D

NO .1 根橋的選舉

Which switch is the root bridge for VLAN 1?

A. Sw-DS1

B. Sw-AC1

C. Sw-AC2

D. Sw-AC3

解題思路：登錄交換機 Sw-AC3 查看 VLAN 1 的生成樹信息，判斷根橋是否為本交換機，否則記下連接到 根橋的本機端口，通過 CDP 查看此端口所直連的設備即為根橋交換機。

解題過程：

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓

值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

找到 Fa0/6 連接的鄰接設備 ID 為交換機 Sw-AC2

Answer: C

NO .2 VL A N 信息接收

From which switch did Sw-AC3 receive the VLAN information?

A. Sw-DS1

B. Sw-AC1

C. Sw-AC2

D. Sw-AC3 (locally)

解題思路：從 VTP 數據庫中查看 VLAN 信息的接收情況，確定信息的來源是本地交換機還是其他交換機， 如果是其他交換機，則通過 CDP 命令找出域中的那臺設備。

解題過程：

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

注意最后一行，顯示 VLAN 數據庫的最后一次更新時間，那個 IP 地址標識著數據的來源地。

通過 CDP 的 detail 命令找到 IP 地址對應的設備 ID 。

Answer: A

NO .3 VL AN 間的路由

Out of which port on Sw-AC3 would a frame containing an IP packet with a destination address that is not on a local LAN be forwarded?

A. Fa0/1

B. Fa0/3

C. Fa0/4

D. Fa0/8

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

F. Fa0/12

解題思路：這題考的是對 VLAN 間路由的理解，即什么時候會用到路由器，只有數據包中的目的 IP 地址 與直連的本地網段不同時，才將包發送到路由器進行路徑選擇，所以本題只需用 CDP 查出連接網絡中路 由器的交換機接口即可。

解題過程：

Answer: D

NO .4 配置修訂號的作用

SwX was taken out of the production network for maintenance. It will be reconnected to the Fa0/16 port of Sw-AC3. What happens to the network when it is reconnected and a trunk exists between the two switches?

A. All VLANs except the default VLAN will be removed from all switches.

B. All existing switches will have the students, admin, faculty, Servers, Management, Production, and no-where VLANs.

C. The VLANs Servers, Management, Production, and no-where will replace the VLANs on SwX.

D. The VLANs Servers, Management, Production, and no-where will be removed from existing switches.

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

解題思路：題目意思是當帶有上面輸出信息的一臺交換機 SwX 加入現有的 VTP 域中時，這個網絡會發生 什么改變；情況只有兩種，一種是 SwX 中的 VLAN 數據庫覆蓋當前域中所有交換機的 VLAN 數據庫，另 一種，SwX 中的 VLAN 數據庫被當前域中使用的 VLAN 數據庫所覆蓋。判斷的標準只有一個：修訂號值， 大的覆蓋小的。

解題過程：

查看 Sw-AC3 上的 VLAN 信息，記住這些 VLAN Name。

查看 Sw-AC3 上的 VTP 信息，并與 SwX 進行對比。

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

首先先看域名，域名不同是無法交換數據庫的，對比后發現域名相同而 Sw-AC3 上的修訂號要大于 Swx 的修訂號，所以域中的原 VLAN 信息保持不變，Swx 上的 VLAN 信息將被替換。

Answer: C

另一種情況 SwX 修訂號大于 Sw-AC3，答案是 D

NO .5 VL AN 網關

What address should be configured as the default-gateway for the host connected to interface Fa0/4 of Sw-AC3?

A. 192.168.1.254

B. 192.168.22.254

C. 192.168.33.254

D. 192.168.44.254

解題思路：題目問的是交換機 Fa0/4 口所連接 PC 機使用的網關地址是多少；只要查出端口 4 所在 VLAN 再通過拓?fù)渲杏疑辖歉?VLAN 對應的路由器子接口 IP 就可確定該主機所在 VLAN 的網關地址。

解題過程：

找到 Fa0/4 所在 VLAN 33

廣西思科認證培訓 為未來充電、不用找高薪，高薪來找你

歐朋信息 專業培訓 值得信賴

廣西思科認證培訓中心CCNA （學生）=1000元

CCNP （新版）=3350元

在拓?fù)渲姓业?VLAN33 所對應的路由器子接口 IP ：192.168.33.254

Answer: C

NO .6 幀的泛洪

Out of which ports on Sw-AC3 will a frame be forwarded that has source MAC address

0010.5a0a.860a and destination MAC address 000a.8a47.e612? (Choose three.)

A. Fa0/1

B. Fa0/3

C. Fa0/4

D. Fa0/6

E. Fa0/7

F. Fa0/12

解題思路：這題比較麻煩，如果 MAC 地址表中有這個 MAC 的緩存，那就直接交換將簡單很多。關鍵是 如果地址表中沒有這個地址的緩存就必須將幀泛洪到與此接口同 VLAN 的其他接口，這個環境下有多臺交 換機還起了 VTP ，所以還要注意泛洪不僅在本地交換機進行，幀將通過中繼鏈路傳播到達其他交換機上的 同一 VLAN 中。

解題過程：
