DI-7000路由器高級功能設置

1 端口映射

本小節提供端口映射的配置。端口映射又稱虛擬服務器，當內網使用私有地址時，比如

10.x.x.x/172.16.x.x/192.168.x.x ，外部網絡無法直接訪問內網中的服務器。通過在路由器上做端口映射，配置內網服務器的IP 與端口以后，外部網絡便可以訪問內網服務器，從而使用內網提供的服務。

不使用：打勾表示不使用本條規則，規則并不被刪除。外部端口：指定一個對外開放的端口，映射到內部服務器開放的端口上，外部端口可以指定為一個連續的端口范圍，但是需與內部開放端口相對應。如果不指定，則外部端口與內部端口相同。填寫范圍1－65535 。內部IP ：內網的服務器的IP 地址。內部端口：內網服務器提供的服務所使用的端口。內部端口可以指定為一個連續的端口范圍，但是需與外部開放端口相對應。請參考“常見的端口和服務對照表”。協議：服務器提供的服務所使用的協議，如不清楚是哪種協議，可以選擇“TCP/UDP ”。請參考“常見的端口和服務對照表”。映射線路：如果是雙WAN 接入，在這里選擇外網用戶通過哪條線路進來訪問內網的服務器，系統默認選擇“WAN1/WAN2 ”。若外網用戶從WAN1 訪問，就用WAN1 口的IP 地址，否則，用WAN2 口的IP 地址。注釋：可以在這里簡單備注一下本條規則。

點擊“保存”按鈕，出現如下的界面

在WEB 服務器上共享的文件夾

外網用戶可在IE 瀏覽器上輸入http://172.18.192.144 ,可看到內網WEB 服務器共享的文件夾

2 域名轉發

本界面提供域名服務功能，路由器直接向內網的計算機轉發其域名緩存列表中的域名地址。域名轉發工作的前提是“啟用DNS 緩存轉發”功能。通過域名轉發規則，可以將指定的域名同指定的IP 地址綁定起來，在內網中生效，這個設置同外部網絡的DNS 解析沒有關系。比如：內網有臺WEB 服務器，IP 地址為192.168.0.3 ，設定域名為www.myweb.com 。設置

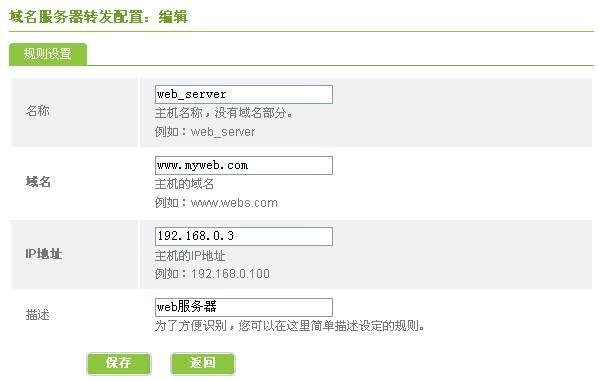

內網所有的計算機的DNS 值和內網網關相同。然后點擊添加新規則，做如下的配置：名稱：填寫內部主機的名稱。域名：指定內部主機的域名，注意：這個域名僅在局域網內網生效，并且需要開啟DNS 緩存轉發功能。IP 地址：填寫內部主機的IP 地址。描述：可以在這里簡單備注一下本條規則。

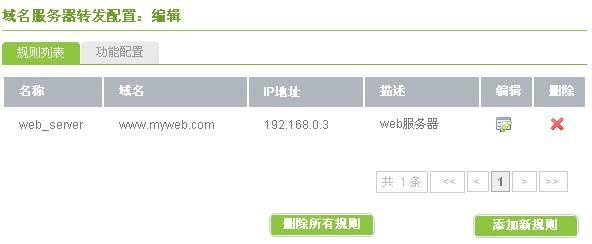

點擊“保存”按鈕，出現如下的界面：

重啟路由器使域名轉發功能生效后，就可以在內網計算機的瀏覽器上輸入www.myweb.com 來訪問內網的WEB 服務器了。

3 動態域名

Internet 上的域名解析一般是靜態的，即一個域名所對應的IP 地址是靜態的，長期不變的。動態域名的功能，就是實現固定域名到動態IP 地址之間的解析。因為ADSL PPPoE 用戶上網的時候分配到的IP 地址都是動態的（每次重新?lián)芴査@取的IP 地址不同），用傳統的靜態域名解析方法，ADSL 用戶想把自己上網的計算機做成一個有固定域名的網站，是不可能的。用戶可以申請一個域名，利用動態域名解析服務，把域名與自己上網的計算機聯系在一起，這樣就可以很方便地搭建自己的網站。

D-Link DI-7000 系列路由器對于每個WAN 口都提供動態DNS 配置，其配置方法完全相同。動態域名客戶端支持多種服務類型，可以參看“服務類型”中的列表數據。動態域名服務目前很多機構都有提供，某些還是免費的。

比如在www.3322.org 上申請了一個動態域名xxxx.3322.org ，用戶名xxxx ，密碼1234 。具體的配置方法為： 點擊“編輯”按鈕添加一條規則，按照如下圖所示的格式填寫：

WAN1：啟用動態DNS 客戶端后，本條規則才生效。服務類型：選擇提供動態域名服務的服務商類型，在本例是3322.org 主機名稱：申請的主機名稱。時限：某些服務商可能要求填寫，本例中的服務商無時限要求。用戶名：申請動態域名時使用的用戶名稱?？诹睿荷暾垊討B(tài)域名時使用的口令。

4 端口鏡像

端口鏡像就是通過配置交換端口來把經過一個或多個端口的數據同步復制到某一個端口來實現對網絡的監聽。

比如安裝監控軟件的計算機接到路由器的LAN2 口，路由器LAN1 口與LAN3 口接主交換機，需要實現LAN2 口監聽內網數據，具體的配置方法如下圖所示：

啟用：打勾表示啟用該功能。選擇監聽端口：安裝監控軟件的計算機所使用的端口，本例

是LAN2 。選擇被監聽端口：主交換機所使用的端口，本例是LAN1 、LAN3 。

5 VLAN 設置

VLAN （Virtual Local Area Network ），即虛擬局域網。VLAN 是一種將局域網從邏輯上劃分（注意，不是從物理上劃分）成一個個網段（或者說是更小的局域網LAN ）。這樣劃分主要有以下3 個好處：1、端口的分隔。即便在同一個交換機上，處于不同VLAN 的端口也是不能通信的。這樣

一個物理的交換機可以當作多個邏輯的交換機使用。2、網絡的安全。不同VLAN 不能直接通信，保護重要資料的安全。3、靈活的管理。更改用戶所屬的網絡不必換端口和連線，只更改軟件配置就可以了。

D-Link DI-7000 系列路由器提供基于端口的VLAN ，比如設置LAN1 口，LAN2 口，LAN3 口分別歸屬于不同的VLAN ，這時候，接到三個LAN 口下面的計算機互相不可以通信。具體的配置方法如下圖所示：

這樣連接在路由器三個LAN 接口上的計算機都可以從DHCP 服務器獲取到同一個網段的IP 地址，都能夠接入到Internet, 但是它們之間卻不能相互通信。

6 UPnP 設置

UPnP （Universal Plug and Play ），通用即插即用，是一組協議的統稱，不能簡單理解為UPnP= “自動端口映射”。在BitComet 下載中，UPnP 包含了2 層意思：1、對于一臺內網電腦，BitComet 的UPnP 功能可以使網關或路由器的NAT 模塊做自動端口映射，將BitComet 監聽的端口從網關或路由器映射到內網電腦上。

2、網關或路由器的網絡防火墻模塊開始對Internet 上其他電腦開放這個端口。

通過使用UPnP ，BitComet 等P2P 軟件可以獲得更快的下載速度。

UPnP 的配置方法如下，點擊“UPnP ”設置，將“使用UPnP ”打勾，并保存。

點擊“允許IP 列表”，并“添加新規則”，在這里設置使用UPnP 的計算機IP 地址范圍。例如設置192.168.0.1-192.168.0.254 范圍的計算機使用UPnP 功能，配置的結果如下所示：

點擊“UPnP ”使用信息，可以查看當前的UPnP 服務狀態：
