,中國移動東莞分公司 1 概述：
7月2日下午18:30域名為（pool.ntp.org ）的用戶的DNS 解析成功率都非常低, 懷疑DNS 設備中針對域名為（pool.ntp.org ）的解析信息被刪除或者DNS 配置數據存在異常；建議下一步要省公司配合檢查DNS 設置，排查DNS 解析成功率問題。
2 LTE 網絡DNS 分析
2.1 【問題描述】

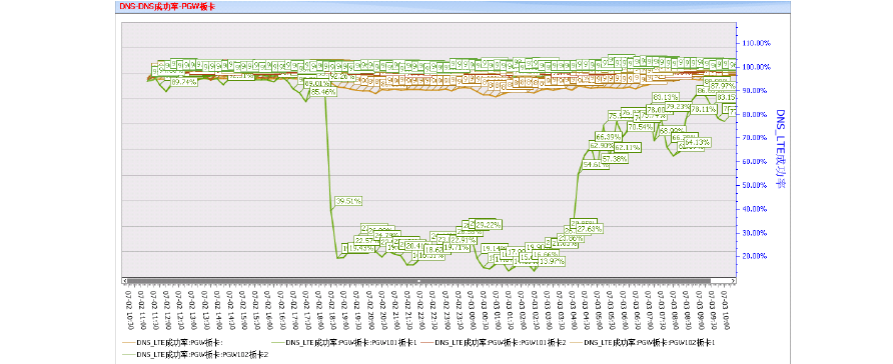

通過瑞原監控平臺發現PGW101板卡維度對應的DNS 成功率于7月02日18：30 從92下降至20，下降幅度為72個百分點，于07月03日上午04:00開始恢復到目前為止恢復到80左右。
2.2 【問題分析】
2.2.1 PGW 維度分析
統計指標下降前后（17:00-17:30和19:00-19:30）兩個時段成功率對比情況如下表所示：
廣東東莞端到端信令分析優化項目組
Page 2 of 10
,中國移動東莞分公司
通過上表可以看出，有7個主要USER_IP段有明顯下降，下降幅度70。
這7個user_ip（10.16,10.161,10.162,10.163,10.164,10.165,10.166）主要都集中在DOGSAEGW101BHw 設備下面（這里很容易誤認為是PGW 問題）。
2.2.2 域名維度分析
通過異常時段域名維度指標分析，域名“pool.ntp.org ”的失敗占比較高，在DOGSAEGW101BHw 網元維度失敗占比達98，在全網維度失敗占比50。
廣東東莞端到端信令分析優化項目組
Page 3 of 10
,中國移動東莞分公司
2.2.2.1 域名（pool.ntp.org ）分析
7月2日下午19:00-19:30域名（pool.ntp.org ）的DNS 解析失敗嘗試次數為55850，其中55818次返回ip 為空，成功率非常低。
7月2日下午17:00-17:30域名（pool.ntp.org ）的DNS 解析失敗嘗試次數為6279，其中6046次返回正確IP ，233次返回ip 為空，成功率比較高。
廣東東莞端到端信令分析優化項目組
Page 4 of 10
中國移動東莞分公司
2.2.3 用戶IP 維度分析

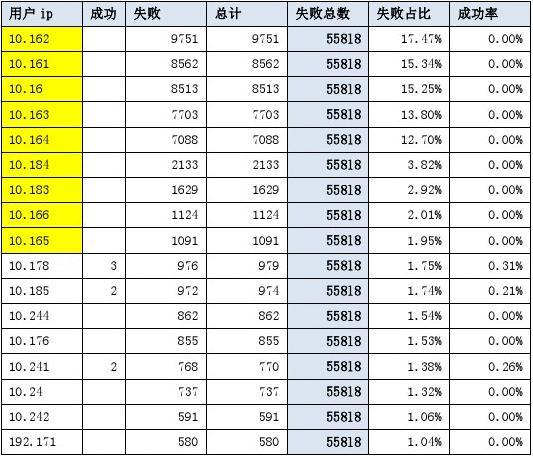

統計異常時段（19:00-19:30）用戶IP 維度的DNS 成功率，在域名為（pool.ntp.org ）的用戶IP 成功率都非常低，大部分集中在DOGSAEGW101BHw 網元（10.164.0.0/16），但是其他網元下面的用戶IP 也存在成功率低的問題，只是訪問量非常小，失敗占比也非常少，詳細情況如下：
可見問題不是出在PGW 設備上，主要問題還是DNS 解析過程中出現問題。
2.2.4 DNS_return_ip維度分析
針對域名為（pool.ntp.org ）返回return_ip變化可以看出問題關鍵：
廣東東莞端到端信令分析優化項目組
Page 5 of 10
,中國移動東莞分公司
7月2日下午19:00-19:30域名（pool.ntp.org ）的DNS 解析失敗嘗試次數為55850，其中55818次返回ip 為空，成功率非常低；7月2日下午17:00-17:30域名（pool.ntp.org ）的DNS 解析失敗嘗試次數為6279，其中6046次返回正確IP ，233次返回ip 為空，成功率比較高。
2.2.5 其它維度分析
針對CI 維度、SGW_IP維度、TAC 維度以及MME 等維度的分析發現，在這些維度上的DNS 失敗均不存在集中性。
2.3 【問題跟蹤】
截止7月3日下午16:30，指標尚未完全恢復，DOGSAEGW101BHw 網元（10.164.0.0/16）維度指標成功有所提升，主要是域名（pool.ntp.org ）的DNS 解析申請次數明顯下降，所以對指標的影響有所緩解。
廣東東莞端到端信令分析優化項目組
Page 6 of 10
,中國移動東莞分公司
DNS 解析嘗試申請次數明顯下降，從7月2日30分鐘5萬多次下降至1萬多次。失敗占比也明顯下降。
3 GSM/TD-S網絡DNS 分析
3.1 【問題描述】
通過IBS 平臺性能指標監控發現，從7月2日下午18：00開始，東莞全網DNS 成功率下降10個百分點左右。
指標走勢如下圖所示：
同時全網TCP 以及GET 指標走勢如下：
廣東東莞端到端信令分析優化項目組
Page 7 of 10
,
中國移動東莞分公司
可見，TCP 成功率無明顯波動，而GET 指標則于凌晨0點左右出現下降，2點左右指標恢復正常，無明顯影響。
3.2 【問題分析】
3.2.1 LAN 維度分析
如上所示，指標于LAN3/5均出現不同幅度下降。
3.2.2 GGSN 維度分析
取7月1日與2日20：00-20：30全網DNS 數據展開對比分析。
廣東東莞端到端信令分析優化項目組
Page 8 of 10
,中國移動東莞分公司
從GGSN 維度來看，各個GGSN 成功率都有所降低，沒有集中性。
3.2.3 DOMIAN_NAME維度分析
提取7月2日20：00-20：30數據，統計DOMIAN_NAME維度如下所示：
可以看到，失敗主要集中在域名“pool.ntp.org ”之上，統計期間其嘗試次數高達130多萬次，而成功率僅為0.08，失敗占比高達25.54。
對“pool.ntp.org ”7月1日同時段指標統計如下：
廣東東莞端到端信令分析優化項目組
Page 9 of 10
中國移動東莞分公司
可見其失敗次數在7月2日出現激增，導致全網DNS 成功率下降。
3.3 汕頭DNS 指標走勢
汕頭同事取7月2日的DNS 指標對比發現在18:30時DNS 解析成功率指標也出現明顯下滑，因此可以判定為DNS 問題，而非核心網絡問題。
可見，汕頭同時段DNS 成功率均存在下降，降幅為10個百分點左右。
4 結論
結合以上分析，域名為（pool.ntp.org ）的用戶IP 的DNS 解析成功率都非常低, 懷疑DNS 設備中針對域名為（pool.ntp.org ）的解析信息被刪除或者DNS 配置數據存在異常；建議下一步要聯系省公司檢查DNS 設置，排查DNS 解析成功率問題。
