1.4 搭建服務器環境

2017-03-27

22651

1.4 搭建服務器環境預備知識：服務器是指網絡環境中的高性能計算機，它偵聽網絡上的其他計算機（客戶機）提交的服務請求，并提供相應的服務。比如WEB 服務器，它默認從80端口偵聽其他計算機的網頁瀏覽請求

預備知識：

服務器是指網絡環境中的高性能計算機，它偵聽網絡上的其他計算機（客戶機）提交的服務請求，并提供相應的服務。比如WEB 服務器，它默認從80端口偵聽其他計算機的網頁瀏覽請求，當接收到網頁瀏覽請求時把請求網頁返回給請求計算機?？蛻舳耍C(jī)）則是指接受服務器相應服務的計算機。

DHCP 服務器：動態主機配置協議，指的是由服務器控制一段IP 地址范圍，客戶機網卡設置成自動獲取IP 地址后就可以從DHCP 服務器自動獲得服務器分配的IP 地址和子網掩碼等信息。

DNS 服務器：也叫域名系統或者域名服務, 計算機（客戶機）把要瀏覽的域名（如www.baidu.com ）提交給DNS 服務器，該系統根據DNS 數據庫把域名地址轉為IP 地址后返回到計算機（客戶機），計算機根據IP 地址訪問網站。

WWW 服務器：WWW(WORLD WIDE WEB)服務器也稱為WEB 服務器，主要功能是提供網上信息瀏覽服務，該服務器以網頁形式提供信息資源瀏覽、共享服務。

FTP 服務器：FTP 的全稱是File Transfer Protocol(文件傳輸協議) 。顧名思義，就是專門用來傳輸文件的協議。簡單地說，支持FTP 協議的服務器就是FTP 服務器，該服務器以文件夾形式提供資源的瀏覽、共享服務。訪問FTP 服務器認證方式通常有匿名訪問和用戶名訪問兩種，匿名訪問輸入在瀏覽器地址欄“FTP ：//服務器地址或域名”就可以直接訪問服務器的資源，用戶名訪問需要輸入FTP 服務器設置的用戶名和密碼，經過認證后才能訪問。

一、實訓目的

1、了解各種服務器的作用。

2、掌握DHCP 、DNS 、WEB 、FTP 服務器在軟件中的使用方法。

二、應用環境

某學?，F(xiàn)有WEB 服務器和FTP 服務器各一臺，訪問時均以IP 地址訪問，學校教師覺得IP 地址太長記不住。另外，辦公用的計算機IP 地址原來使用手動輸入，隨著學校規模的擴大，工作量變得很大。

在現有網絡中加入一臺DNS 服務器，讓教師訪問WEB 服務器和FTP 服務器以域名訪問代替IP 訪問；在現有網絡中加入一臺DHCP 服務器，代替手動輸入IP 地址，只需要配置好DHCP 服務器，其它計算機只需要設為自動獲取IP 即可，提高了工作效率。

三、實訓要求

1. 設備要求：

1) 4臺服務器、2臺PC 機和一臺2950-24交換機。

2) 6條直通雙絞線。

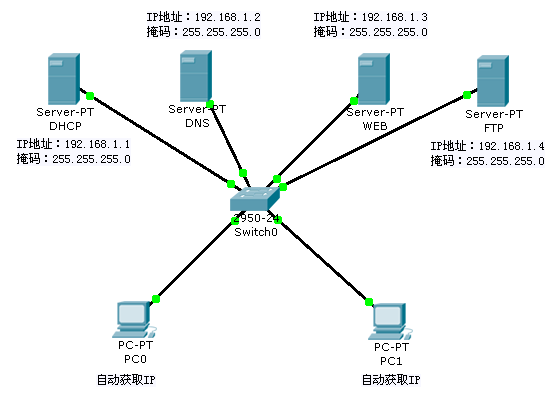

2. 實訓拓?fù)鋱D

3. 配置要求：

4. 實訓效果：

1) 兩臺PC 機能自動獲取IP 地址、子網掩碼和DNS 服務器。 2) 兩臺PC 機能通過域名訪問WEB 服務器和FTP 服務器。

四、實訓步驟

1. 添加服務器、PC 機、交換機并連接。

2. PC 機設置為自動獲取IP 地址、設置服務器IP 地址。 3. 配置DHCP 、DNS 、WEB 、FTP 服務器 4. 測試PC 機獲取IP 、通過域名訪問服務器

五、詳細步驟

1、打開軟件，在設備類型選擇區選擇“終端設備”，在設備選擇區選擇“Server-PT ”服務

器，并把它拖到工作區，如下圖所示；同樣的方法添加四臺服務器。

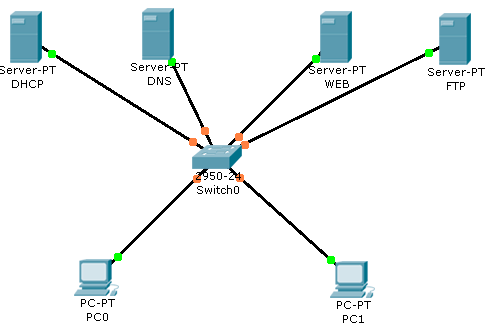

2、同樣的方法，添加一臺2950-24交換機和兩臺PC 機并連接網絡，完成后如下圖所示。

3、配置兩臺PC 機為自動獲取IP 地址，如下圖所示。

4、按拓?fù)鋱D所示，分別配置DHCP 、DNS 、WEB 、FTP 四臺服務器的IP 地址（略）。

5、點擊“DHCP ”服務器，選擇“配置”選項卡，再選擇“DHCP ”子菜單項，如下圖所示。

6、在右邊中輸入如下圖所示的池名稱等信息，點擊依次點擊“增加”、“保存”按鈕。

7、點擊任意一臺PC 機，選擇“桌面-IP 地址配置”選項卡，可查看PC 機是否獲取到IP 地址，如下圖所示為成功獲取到IP 地址信息。

提示：如果PC 機不能成功獲取IP ，可把網絡上的其它服務器的DHCP 服務關閉，并把DHCP 服務器默認地址池serverPool 下的IP 地址改為全“0”。

8、點擊“DNS ”服務器，選擇“配置”選項卡，再選擇“DNS ”子菜單項，根據實訓要求在右邊輸入相應信息后，點擊“增加-保存”按鈕，如下圖所示。

9、同樣的方法，按實訓要求添加完成記錄，如下圖所示。

10、WWW 服務器和FTP 服務器默認已經開啟，F(xiàn)TP 用戶名和密碼均為cisco ，如下圖所示。

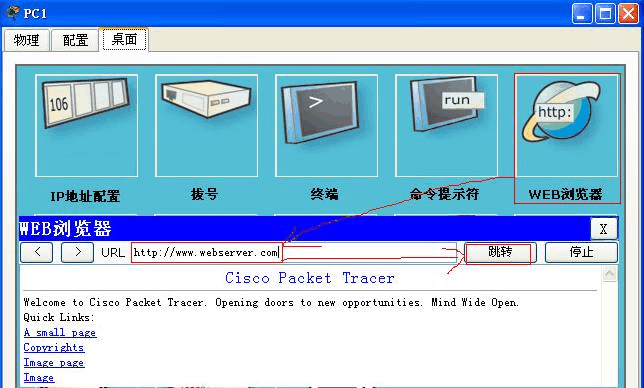

11、點擊進入其中一臺PC 機，選擇“桌面”選項卡后，點擊“WEB 瀏覽器”，在URL 處輸入www.webserver.com 后點擊跳轉按鈕，訪問WWW 服務器，如能訪問即DNS 服務器和WWW 服務器工作正常。
