創凈實業有限公司局域網設計與實踐方案

摘 要

方案可以通過網上進行信息處理能力。管理人員可方便地對行政事務、財務、資產等進行綜合管理，同時可以實現各級管理層之間的信息數據交換，實現網上信息采集和處理的自動化，實現信息和設備資源的共享。

開放性：采用開放性的網絡體系，以方便網絡的升級、擴展和互聯；同時在選擇服務器、網絡產品時，強調產品支持的網絡協議的國際標準化。

可擴充性：從主干網絡設備的選型及其模塊、插槽個數、管理軟件和網絡整體結構，以及技術的開放性和對相關協議的支持等方面，來保證網絡系統的可擴充性；

可管理性：利用圖形化的管理界面和簡潔的操作方式，合理地網絡規劃策略，提供強大的網絡管理功能；使日常的維護和操作變得直觀，便捷和高效。

安全性：內部網絡之間、內部網絡與外部公共網之間的互聯，利用

VLAN/ELAN、防火墻等對訪問進行控制，確保網絡的安全。

投資保護：選用性能價格比高的網絡設備和服務器；采用的網絡架構和設備充分考慮到易升級換代，并且在升級時可以最大限度地保護原有的硬件設備和軟件投資。方案從工作區子系統、水平子系統、管理子系統、設備間子系統等七大子系統方面詳細介紹了綜合布線系統的設計思路、產品選型及其結構特點，采用了成熟、先進、實用的技術，進行系統設計。

隨著計算機和通信技術的飛速發展，網絡應用已逐漸成為人們不可缺少的一種需求，而結構化布線是網絡實現的基礎，是現今和未來計算機網絡和通信系統的有力支撐環境。所以，在設計綜合布線系統的同時必需充分考慮所使用的網絡

技術及其發展，避免硬件資源的冗余和浪費，以便充分發揮綜合布線的優點。

創凈實業有限公司局域網設計與實踐方案

第一章 項目概況

1.1 背景及意義

隨著計算機及局域網絡應用的不斷深入，特別是各種計算機應用系統被相繼應用在實際工作中，各企業、各單位同外界信息媒體之間的相互交換和共享的要求日益增加。需要使各單位相互間真正做到高效的信息交換、資源的共享，為各單位人員提供準確、可靠、快捷的各種生產數據和信息，充分發揮各單位現有的計算機設備的功能。為加強各公司內各分區的業務和技術聯系，提高工作效率，實現資源共享，降低運作及管理成本, 公司有必要建立企業內部局域網。局域網要求建設基于TCP/IP協議和WWW 技術規范的企業內部非公開的信息管理和交換平臺，該平臺以WEB 為核心，集成WEB 、文件共享、信息資源管理等服務功能，實現公司員工在不同地域?qū)?nèi)部網的訪問。

1.2方案的主要特點與要求

1、盡可能選擇成熟、標準化的技術和產品。，而且價格適中；

2、實用性原則設計、選擇的系統應滿足用戶的要求。

3、靈活性原則做到信息口設備合理，可即插即用；

4、便于維護與升級

5. 具有良好的升級擴展能力。

6. 具有較高的可靠性和安全性。

7. 產品功能與實際應用需求相匹配。

8、易管理原則便于管理，有統一標識，方便配線、跳線。

創凈實業有限公司局域網設計與實踐方案

第二章 需求分析

作為信息傳輸基礎的綜合布線系統，其設計的重點是：以中心機房為核心，將各辦公室模塊使用超五類銅纜直接與機房聯接，使系統具備穩定可靠、高速率、標準、開放、靈活、適用、可擴展的性能特點，從而滿足辦公區不同形式的應用要求。

2.1網絡需求 建立一套投資合理、高效、先進的開放型綜合布線系統；一個高速安全可靠的局域網絡，充分利用計算機網絡、終端及專業設備，以實現符合專業級的控制、檢測、管理及辦公自動化等要求。滿足語音、數據、圖象、多媒體信息大容量、高速傳輸?shù)囊螅豢煽啃院桶踩宰鳛椴季€系統設計的重要原則；

2.2 設備需求

選擇的產品要技術領先期長、產品豐富，價格適中；具有大容量、高速率，能適應多媒體應用需求，及將來發展的應用。適應不斷擴充的工作、業務需求。能在選擇的系統產品要具備較好的可靠性和抗干擾性；

除去固定于建筑物內的線纜外，其余所有的接插件都應是模塊化的標準件，以方便將來有更大的發展時很容易地將設備擴展進去。

2.3 環境需求 以Windows2000為網絡操作系統，對現有服務器全面升級，并使用較為完善的辦公軟件、通訊軟件、業務專業軟件及智能化的網管系統。

保證現有城域?qū)拵ЬW(wǎng)接入的可靠性、安全性、連續性，建設因特網服務器，不斷豐富服務器內容，擴大南通環保的對外宣傳。根據網絡管理需求進行虛網劃分，全面提高網絡傳輸效率和安全性，有效的保證要害部門的數據安全。

創凈實業有限公司局域網設計與實踐方案

第三章 網絡設計與規劃

3.1 網絡拓?fù)鋱D設計

創凈公司的拓?fù)鋱D設計分為三層，應遵循核心層，匯聚層，接入層的設計原則。使用三臺服務器連接到一臺三層交換機，再接入兩臺曙光交換機。本拓?fù)鋱D圍繞核心層，匯聚層，接入層展開，核心設備為3560三層交換機，下屬匯聚層采用2950二層交換機，接入層采用

2950-24二層交換機。

圖3-1 網絡拓?fù)鋱D

3.2 網絡設備選擇

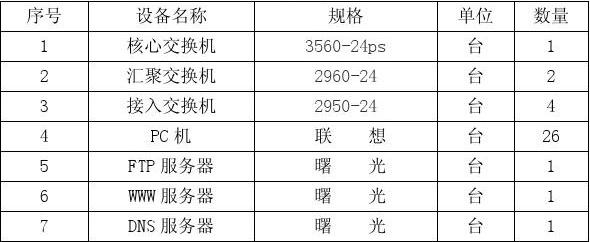

該公司客戶端辦公電腦20臺左右，運用了一個核心交換機連接，WEB 服務器，DNS 服務器，F(xiàn)TP 服務器等；根據用戶的需求，公司選用了一臺核心交換機，一臺匯聚交換機和一臺接入交換機，以及聯想PC 機，選用品質優秀的設備。便于用戶建立一個統一、高度靈活的交換系統。

創凈實業有限公司局域網設計與實踐方案

3.3 IP地址的規劃

本公司分為四個部門，分別是人事部、財務部、銷售部、客服部，每個部門需要的PC 臺數范圍在5-10臺。各部門不能相互通信。

所以IP 劃分如下表格所示：
