星卡監控說明

請用戶在30秒內輸入用戶名：Admin ，密碼：Admin

系統默認生成三個用戶“系統管理員”、“1”、“test ”，用戶可根據實際情況對系統用戶進行修改、添加、刪除。

注意：

系統管理員的用戶名和密碼需要在注冊表內修改。

請在運行輸入“regedit ”打開注冊表編輯器，找到如下圖鍵值

如圖，用戶只需要修改”UserName ”和”UserPwd ”兩個字符串鍵值即可。

網絡傳輸功能：系統內置網絡傳輸功能，通過網絡可實現聯網計算機的“中心集中錄像”或“網絡分布式錄像”，充分利用了網絡資源，提高了系統的可靠性和可用性。網絡傳輸采用了標準的TCP/IP協議，利用“多目廣播”（MultiCast ）技術減少了網絡占用帶寬，實現了“一點對多點”和“多點對多點”的應用。

手機監控功能：通過安裝手機客戶端，輕松實現手機遠程實時監控，畫面清晰流暢，使用極為方便。

■VNN ：VNN(Virtual Native Network) 虛擬本地網功能使用P2P 技術，完全免除了以前做遠程網絡監控時復雜煩瑣的路由設置功能。

3.15動態域名設置

域名是Internet 網絡上的一個服務器或一個網絡系統的名字，域名的形式是以若干個英文字母或數字組成，由“.”分隔成幾部分，如nvdvr.net 就是一個域名。

域名解析一般是靜態的，即一個域名所對應的IP 地址是靜態的，長期不變的。也就是說，星卡監控說明7-1

如果要在Internet 上實現遠程監控，需要有一個固定的IP 地址。

但絕大部分Internet 用戶上網的時候分配到的IP 地址都是動態的，用傳統的靜態域名解析方法，用戶是不能實現遠程監控的目的。

動態域名的功能，就是實現固定域名到動態IP 地址之間的解析。用戶每次上網得到新的IP 地址之后，安裝在用戶計算機里的動態域名軟件就會把這個IP 地址發送到動態域名解析服務器，更新域名解析數據庫。Internet 上的其他人要訪問這個域名的時候，動態域名解析服務器會返回正確的IP 地址給他。

9.1版本軟件后，用戶只要申請一個域名，利用本系統提供的動態域名解析服務，把域名與用戶上網的計算機綁定在一起，這樣就可以非常方便地實現遠程監控功能。

按下，選擇“VNN/DDNS設置” ：

新用戶注冊

新用戶只需要通過以下幾個簡單的步驟就可輕松擁有DDNS 動態域名。

步驟1：點擊注冊一個新帳號，出現如下圖所示：用戶按提示輸入用戶名（用戶名必須是E-MAIL 地址格式，此E-mail 地址格式的用戶名只是為了方便注冊，不須填寫真實的郵箱，只要格式如hello2009@163.com即可）

步驟2：按提示填寫你要申請的域名，然后點擊下一步，如下圖所示：

星卡監控說明7-2

成功注冊域名后，出現成功提示信息，如下圖所示：

用戶可留意軟件界面的下控制面板，紅框部分表示當前域名的狀態。

注意：使用此域名服務的計算機必須可以連接互聯網。

4.2客戶接收端

a. 在IE 地址欄輸入服務器IP 后，提示找不到網頁

如上圖，請檢查服務器“系統參數設置”中的Web 站點主目錄和Web 站點IP 地址是否填寫正確。

Web 站點主目錄：請指向監控系統文件夾內的“wwwroot ”文件夾

Web 站點IP 地址：如果只在局域網內接收圖像，請?zhí)顚懕O(jiān)控系統主機的IP 地址；如果需要在廣域網上接收圖像，請?zhí)顚憚討B(tài)域名（如花生殼）。

注意，廣域網接收圖像，并且DVR 監控主機不是網關，請在路由器上進行端口映射配置。

80：HTTP server

5050、5051：圖像接收

6789：云臺控制

星卡監控說明7-3

5040: 用戶登錄校驗

b. 用客戶端軟件接收圖像，按[連接]后，不能接收圖像

遇到這種情況，請先檢查設置是否正確、網絡是否正常。

在設置正確的前提下，仍然接收不到圖像，請安裝一下壓縮引擎，我們發現，某些機器需要手動安裝壓縮引擎（壓縮引擎放在系統文件夾內，運行mpg4codec.exe 即可）。

前端服務器配置

用戶無論使用哪種方式訪問哪種網絡，都必須首先配置好前端服務器（硬盤錄像機）。

用戶選擇“系統設置->系統參數設置”找到如圖所示：

Web 站點主目錄：指放置網頁及控件的全路徑，請通過點擊[瀏覽]，選擇監控系統目錄里面的wwwroot 文件夾（通常是C:nv920X_9.1wwwroot）。默認情況下，系統會自動設置好該主目錄，用戶再檢查一下即可。

Web 站點IP 地址：無論是內網訪問通過廣域網訪問, 都統填寫服務器端的內網地址(如:192.168.1.100)

廣州的用戶請注意，根據我們測試，廣州寬帶是禁止使用80端口的，用戶必須修改http 端口才能在廣域網上正常使用。（非廣州地區可保持默認值80）

用戶選擇“系統設置->其它設置”, 找到如上圖所示，把Http 端口號改為其它值（例如8080）。

網絡傳輸端口號：即圖像接收時用到的端口號，如果前端只有一臺服務器（硬盤錄像機），請保持默認值5050。

VNN 瀏覽器訪問

打開IE 瀏覽器，輸入http://www.nvdvr.net

星卡監控說明7-4

注意：Web 站點IP 地址請按前面說明先配置好，否則無法連接?？蛻舳吮仨毷褂肗VDVR 域名才能夠使用VNN 免路由設置功能。

用戶第一次使用遠程訪問時，首先運行IE 瀏覽器，在地址欄中輸入http://www.nvdvr.net,連接成功后如下圖所示：

第一次訪問前端服務器，系統會提示下載一控件

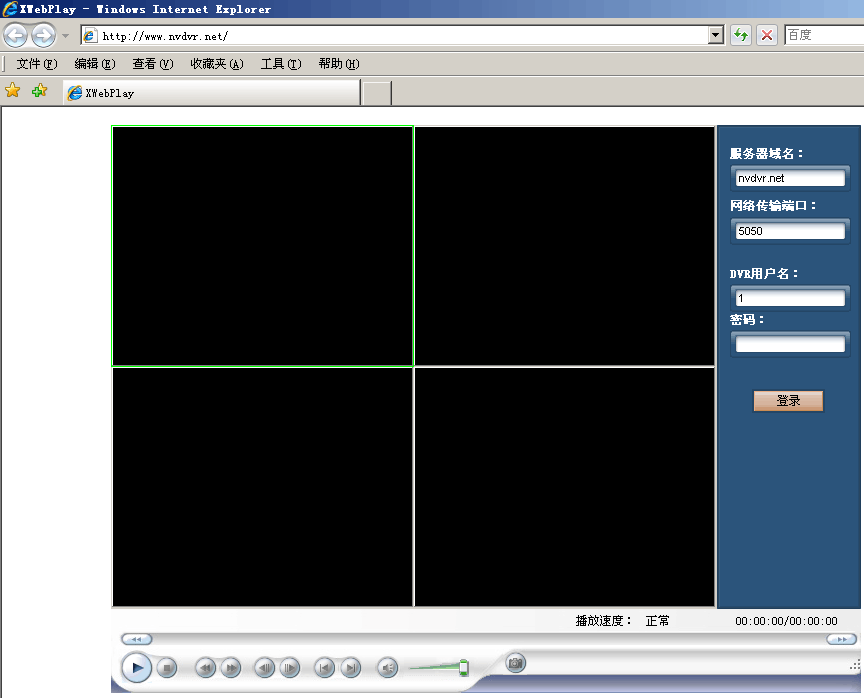

如圖，點擊[安裝]，系統會自動安裝該控件，稍等一會（根據網速而定），則出現如下畫面：

輸入服務器域名，輸入默認的DVR 用戶名：1，密碼：1。 注意：此處登錄的用戶名密碼是根據前端DVR 服務器（硬盤錄像機）現有用戶輸入的，星卡監控說明7-5

超級用戶Admin 不能登錄接收圖像，用戶可在前端服務器（硬盤錄像機）添加其它用戶進行登錄。

如圖，登錄后，用戶在服務器列表雙擊某一通道即可接收該通道圖像。

路由器配置

注意：9.1版本軟件使用了VNN(Virtual Native Network)功能，無需進行路由設置，但是，VNN 暫時不支持網絡兩端同時為對稱性NAT 路由設備。（經測試D-LINK 和KINGNET 的路由器為對稱性NAT 路由設備，網絡兩端不能同時使用此兩種型號的路由設備，若一端使用了D-LINK 或KINGNET 的路由器，另一端只能使用經測試可使用的路由器。兩端同時使用了D-LINK 或KINGNET 的用戶請使用端口映射進行遠程訪問）

經測試可使用的路由器為TP-LINK 、LINKSYS ，NETGEAR 、Netcore 、Tenda 。如果兩端同時使用對稱性NAT 路由設備，那么就要進行路由設置才能進行遠程訪問。

80：HTTP 服務（廣州地區請改為其它端口，例如8080，非廣州地區可保持默認值80） 5050-5052：圖像接收 6789：云臺控制 5040：遠程配置、狀態信息、報警通訊 7050：用戶登錄校驗，遠程錄像回放 本系統用到的端口號如上所示，下面以D-Link DI-504為例進行說明。 用戶選擇“進階設定->虛擬服務器”，添加虛擬服務器

星卡監控說明7-6

名稱：可任意填寫，但請根據端口的用途進行命名，有助于日后維護。 個人IP 地址：請?zhí)钌锨岸朔?wù)器（硬盤錄像機）的IP 地址。 協議模式：保持默認值TCP 即可。 私有服務端口，公用服務端口：填上要添加的端口即可，例如這里的8080。 排程：即該端口使用的時間段，通常采用默認值任何時間即可。 最后記得點擊[執行]以保存設置。

. 運行監控系統后，winXP 不能自動登錄

請在運行輸入”control userpasswords2”，在彈出的用戶和密碼對話框中，把“要使用本機，用戶必須輸入用戶名和密碼”前面的勾去掉即可。
