實驗一 DNS服務安裝與配置

一、實驗目的

掌握Windows server 2003下DNS 服務器的安裝和配置方法；正確理解DNS 概念及功能； 掌握ping ,ipconfig等命令的使用。

二、實驗內容

1．將域名www.sino.com 指向IP 地址172.23.202.21，并在命令行模式ping 通www.sino.com ；

2．使用別名標識主機的不同用途；

3．DNS 服務器IP 地址：172.23.202.21，其中有一條資源記錄：域名www.test.com 指向IP 地址172.23.202.20，要求在命令行模式下能ping 通www.test.com ；

三、概念和原理

DNS 是Domain Name System (域名系統) 的縮寫，是一種按域?qū)哟谓Y構組織計算機和網絡的命名系統。DNS 應用于TCP/IP構建的網絡，主要用于Internet 。在Internet 上，用戶記憶由數字組成的IP 地址比較困難，所以引入了域名的概念。域名與IP 地址之間是一對一（或者多對一）的關系，這樣用戶就可以避開較難記憶的IP 地址，而使用域名來唯一標識網上的計算機。

從理論上講，可以只使用一個域名服務器，裝入Internet 上所有的主機名，回答所有對IP 地址的查詢。但實際上這種做法并不可取，因為Internet 規模的巨大，域名服務器會因超負荷而無法正常工作，而且一旦域名服務器出現故障，整個Internet 會癱瘓。所以Internet 采用一種樹狀、層次化的主機命名系統，即域名系統DNS 。 Internet 的DNS 是一個聯機分布式數據庫系統，采用客戶/服務器方式。域名系統的基本任務是將字符表示的域名，如www.dlmu.edu.cn ，轉換成IP 協議能理解的IP 地址格式，如 202.118.88.88，這種轉換就稱為域名解析。域名解析通常由專門的域名解析服務器來完成。

1．DNS 域名空間

DNS 域名空間呈樹狀結構（如下圖） ，它指定了一個用于組織名稱的結構化的階層式域空間。如圖：它如同一棵倒立的樹，層次結構非常清晰。根域下的7個頂級域都歸InterNIC

1

管理。頂級域可以再細分為二級域，如“Microsoft”為公司名稱，而二級域又可以分成多級的子域，如example 、www ，在最下面一層被稱為hostname(主機名稱) ，如host-a 。

域名的意義就是以一組英文字符串來代替難以記憶的數字。入網的每臺主機都具有唯一的一個域名。域名的地址格式為：

計算機主機名．機構名．網絡名．頂級域名

例如，大連海事大學本科招生網域名地址是：bkzs.dlmu.edu.cn ，等同于202.118.94.18。其中bkzs 表示這臺主機的名稱，dlmu 表示大連海事大學，edu 表示教育網，cn 表示中國，域名的各部分之間用“．”隔開。

域名系統負責對域名到IP 地址的轉換，為了提高轉換效率，Internet 上的域名采用了一種由上到下的層次關系，根域（Root Domain ）是“．”，它是域名結構中的最高級別，只負責保存頂級域的“DNS服務器-IP 地址”的對應關系數據，也就是只負責“.com”，“.net”等頂級域名服務器的域名解析。

Internet 的域名空間中的各層次是這樣規定的，每一層的DNS 服務器只負責管理下一層“DNS服務器-IP 地址”的對應關系數據，從而達到均衡負荷、方便快速查詢的目的。而且Internet 上任何一臺DNS 服務器都知道根域的DNS 服務器地址，因此任何一臺DNS 服務器當它不知道或解析不了域名時，就會請求根域的幫助，這是DNS 服務器協同工作的起點。

2．域名的解析過程

當使用瀏覽器閱讀網頁時，在地址欄輸入一個網站的域名后，例如www.dlmu.edu.cn, 會如何開始解析此域名所對應的IP 地址呢？其解析、查詢過程如圖所示：

2

DNS 解析/查詢的過程示意圖

（1）首先解析程序會去檢查本機的高速緩存記錄，如果從高速緩存內即可得知該域名所對應的IP 地址，就將此IP 地址傳給應用程序（本例中為瀏覽器），如果在高速緩存中找不到，則會進行下一步驟。

（2）若在本機高速緩存中找不到答案，接著則向本機指定的DNS 服務器請求查詢，DNS 服務器在收到請求后，會檢查是否有相符的數據，反之則進行下一步驟。

（3）若還是無法找到對應的IP 地址，那就必須借助其他的DNS 服務器了。這時候就會開始進行服務器對服務器之間的查詢操作。它首先向根域服務器發出請求查詢管理.cn 域的DNS 服務器地址，根域服務器收到后將管理.cn 域的DNS 服務器IP 地址發送給本地DNS 服務器。

（4）本地DNS 服務器得到結果后，再向管理.cn 域的DNS 服務器發出進一步的查詢請求，要求得到管理.edu.cn 域的DNS 服務器地址，管理.cn 域的DNS 服務器把結果返回本地DNS 服務器。

（5）本地DNS 服務器得到結果后，再向管理.edu.cn 域的DNS 服務器發出進一步的查詢請求，要求得到管理.dlmu.edu.cn 域的DNS 服務器地址，管理.edu.cn 域的DNS 服務器把結果返回本地DNS 服務器。

3

（6）本地DNS 服務器得到結果后，再向管理.dlmu.edu.cn 域的DNS 服務器發出查詢www 主機IP 地址的請求，管理.dlmu.edu.cn 域的DNS 服務器把解析結果返回本地DNS 服務器。

通過上述6個步驟，可以很清楚地了解DNS 的查詢/解析過程。

3．DNS 解析故障

什么是DNS 解析故障？

一般來說，我們訪問的地址都叫做域名，而網絡中的任何一個主機都是用IP 地址來標識的，也就是說只有知道了這個站點的IP 地址才能夠成功實現訪問操作。 當DNS 解析出現錯誤時，可能會把一個域名解析成一個錯誤的IP 地址，或者根本不知道某個域名對應的IP 地址。這種情況下，我們就無法通過域名訪問相應的站點了，這就是DNS 解析故障。

出現DNS 解析故障主要的癥狀是：訪問站點對應的IP 地址沒有問題，然而訪問他的域名時就會出現錯誤。

故障解決方法

（1）用nslookup 來判斷是否真的是DNS 解析故障：

通過系統自帶的nslookup 程序來解決。

第一步：通過“開始->運行->輸入CMD”后回車進入命令行模式。

第二步：輸入nslookup 命令后回車，將進入DNS 查詢驗證交互式界面。

第三步：命令行窗口中會顯示出當前系統所使用的DNS 服務器地址，例如筆者的DNS 服務器IP 為202.118.80.2。

第四步：來輸入你要查詢的具體域名，比如：ns1.dlmu.edu.cn ，按回車鍵確認。若服務器配置正確，即能看到此域名所對應的IP 地址了；假如不能訪問的話，那么DNS 解析應該是不能夠正常進行的。我們會收到DNS request timed out，timeout was 2 seconds 等提示信息，這說明我們的計算機確實出現了DNS 解析故障。如果DNS 解析正常的話，會反饋回正確的IP 地址（實驗環境）。輸入exit 后按回車鍵確認，即可推出nslookup 的交互式界面。

C:>nslookup

Default Server: ns1.dlmu.edu.cn

Address: 202.118.80.2

> www.sinna.com

4

Server: ns1.dlmu.edu.cn

Address: 202.118.80.2

Non-authoritative answer:

Name: www.sinna.com

Address: 64.95.64.198

（2）查詢DNS 服務器工作是否正常：

通過系統自帶的IPCONFIG 程序查看計算機的網絡配置參數。

第一步：通過“開始->運行->輸入CMD”后回車進入命令行模式。

第二步：輸入ipconfig /all命令來查詢網絡參數。檢查網絡參數配置的是否正確。 C:>ipconfig/all

Windows IP Configuration

Host Name . . . . . . . . . . . . : dlmu-8c04136ce7

Primary Dns Suffix . . . . . . . :

Node Type . . . . . . . . . . . . : Unknown

IP Routing Enabled. . . . . . . . : No

WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 本地連接:

Connection-specific DNS Suffix . :

Description . . . . . . . . . . . : Realtek RTL8168/8111 PCI-E Gigabit Ethernet NIC

Physical Address. . . . . . . . . : 00-21-97-EB-76-C1

Dhcp Enabled. . . . . . . . . . . : No

IP Address. . . . . . . . . . . . : 172.23.202.23

Subnet Mask . . . . . . . . . . . : 255.255.255.0

Default Gateway . . . . . . . . . : 172.23.202.1

DNS Servers . . . . . . . . . . . : 202.118.80.2

第三步：在ipconfig /all顯示信息最后一行顯示DNS SERVERS信息，這就是DNS 服務器地址。例中是202.118.80.2。

5

第四步：如果所用DNS 服務器地址是外網地址，出現錯誤時，可以考慮更換其它DNS 服務器地址。如果所用DNS 服務器地址是內部網絡地址，在DNS 服務器上進行nslookup 操作看是否可以正常解析。

（3）清除DNS 緩存信息

當主機在應用程序中使用域名時，首先到DNS 緩存列表中查詢，查詢失敗，則請求DNS 服務器查詢。當某條信息發生變化時，若主機仍在DNS 緩存列表中進行查詢，就得不到最新解析信息，這樣就會出現DNS 解析故障。這時我們應該通過清除DNS 緩存的命令來解決故障。

第一步：通過 開始->運行->輸入“CMD”進入命令行模式。

第二步：在命令行模式中輸入：ipconfig /flushdns，就可以清除DNS 緩存中的信息。

第三步：執行ipconfig /flushdns命令后，屏幕出現下面的提示時就說明當前計算機的DNS 緩存信息已經被成功清除。

C:>ipconfig/flushdns

Windows IP Configuration

Successfully flushed the DNS Resolver Cache.

四、添加DNS 服務組件

選“控制面板→添加/刪除程序→添加/刪除Windows 組件→網絡服務→選中：域名服務系統DNS ”。添加成功后，不需重新啟動。

6

驗證：安裝完畢后在管理工具中多了一個 “D N S ”控制臺。在“開始→程序→管理工具”中可以看到并使用相關服務。

7

五、實驗步驟

1．打開DNS 控制臺

開始－＞程序－＞管理工具－＞DNS ，打開DNS 服務器控制臺。

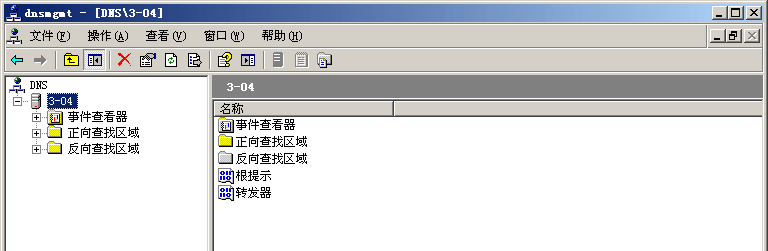

在 DNS 服務器啟動后，如下圖所示，用戶可以看到DNS 服務所在的計算機已經添加到 DNS 控制臺中，其中包括“正向查找區域、反向查找區域”目錄。本實驗中要創建正向查找區域。

一個DNS 服務器可以管理多個區域，每個區域再管理域（子域），域（子域）再管理主機。DNS 數據庫包含一個或多個區域文件，每個區域文件記錄的是資源記錄，由資源記錄來記錄區域所管理的主機。

正向查找區域：用于主機名到IP 地址的映射。當客戶端向DNS 服務器發起請求要求解析某個主機名時，DNS 服務器在正向查找區域中查找，然后返回給客戶端相應的IP 地址； 反向查找區域：用于IP 地址到主機名的映射。當客戶端向DNS 服務器發起請求要求解析某個IP 地址時，DNS 服務器在反向區域中查找，然后返回給客戶端相應的計算機名；

8

2。新建 DNS 區域

因為 DNS 服務器的數據是以區域為管理單位的，因此用戶必須先建立區域。新建區域的具體步驟如下：

在 DNS 控制臺左側窗體中選擇服務器，單擊“操作”菜單，選擇“新建區域”，啟動“新建區域向?qū)А保?在對話框中，區域類型選擇“主要區域”，單擊下一步，如下圖 ；

9

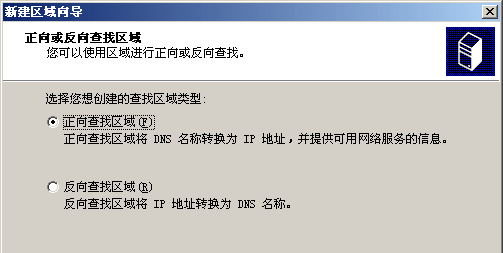

在如下圖所示的對話框中，選擇“正向查找區域”，單擊下一步；在對話框中，輸入?yún)^(qū)域名稱。單擊下一步；

10
