三層交換(VLAN間互通路由功能) VTP STP(PVST)

綜合實驗（理論實踐=經驗）

【需求分析】

本實驗采用雙核心結構，將三層交換技術和VTP 、STP 、以太網通道綜合一起，實現網絡的高速、高性能、高可靠性還有冗余備份功能，主要用于雙核心拓?fù)浣Y(jié)構的網絡中。

【設計方案】

1、在交換機上配置VLAN ，控制廣播流量

2、配置2臺三層交換機之間的EthernetChannel ，實現三層交換機之間的高速互通

3、配置VTP ，實現單一平臺管理VLAN

4、配置STP ，實現負載分擔

5、在三層交換機上配置VLAN 間路由，實現不同VLAN 之間互通

6、通過路由連入外網

【設備清單】

【網絡拓?fù)洹?/p>

為了提高可靠性，將網絡設計成雙核心結構，為保證高性能，采用雙核心進行負載分擔。當其中一個核心交換機出現故障的時候，數據能夠自動轉換到另一臺交換機上，啟到冗余備份的作用。

注意：本實驗中為了測試與外網的連通性，使用了一個簡單網絡（S W6 PC25）。

【實施方案】

一、 VLAN 的劃分和IP 地址規劃：

機（SW6默認配置，只做測試用）和交換機上連接了一臺測試PC25 (IP:172.17.0.1/16 網關：172.17.0.2/16)

二、路由器IP 地址規劃

三、交換機和路由器版本的測試 Cisco 2950-24的測試：

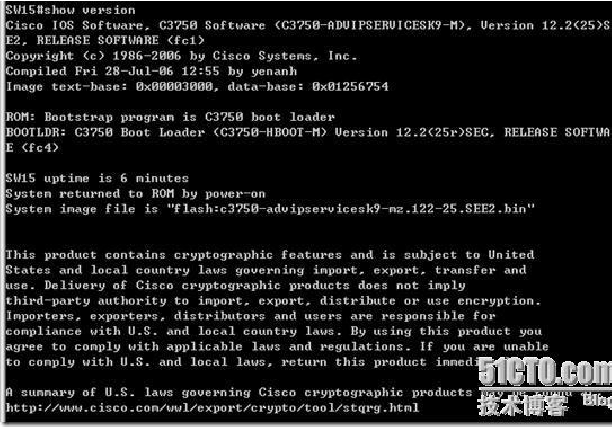

Cisco 3750-24的測試：

路由器的忘了，呵呵！

四、具體試驗過程

1、配置VTP

1.1、首先在三層交換機SW15上配置VTP 域名為：bj2q8121.co m （我們班級的名稱，借用一下），模式為server, VTP 口令為123456，使用version 2版本，啟用vtp 修剪功能。

1.2、在SW15的vlan 數據庫上（全局模式下也可以）創建vlan100、vlan200、vlan300、vlan400、vlan500、vlan600。名稱以此為caiwu 、jingli 、gongcheng 、xiaoshou 、renshi 、fazhan 。（只需要在VTP 服務器上創建vlan ，其它加入vtp 域的交換機就能學習到相同的vlan ，但是不學習端口劃分。）

1.3、在其它交換機上設置vtp 域名為bj2q8121.com ，模式為clie nt ，并配置VTP 密碼為123456。（以交換機SW5為例，其它交換機配置相同）

2、配置STP

2.1、在SW15上設置vlan 100、vlan 200和vlan 300的根網橋（第一種設計方法，設置好的優先級為24576）

注意：設置根網橋的目的是為了優化網絡，保持網絡的穩定性。

2.2、在SW15上配置vlan 1的ip 地址，一是為了管理，二是為了

標示vtp 服務器。

2.3、在SW16上設置vlan 400、vlan 500和vlan 600的根網橋（第二種設計方法，直接指定優先級）

3、配置交換機互連的所以端口為trunk 模式

3.1、配置交換機SW15的fa1/0/19 – 24端口為trunk 模式，并激活端口。（只有trunk 端口才運行VTP ，STP 和vlan 之間相互通信，至于fa1/0/23 – 24端口配置成trunk 模式的另外一個原因是為了保證以太網通道雙方配置的一致性。）SW16的配置與SW15的配置相同。
