CN 域名解析服務的體系結構

中國互聯網絡信息中心（CNNIC ）技術部 苑衛國 孫國念

1. 引言

（1） 域名服務的基本概念

域名解析系統DNS （domain Name System）是由主機名解析方案發展出來的一種新的名字的解析機制。1984年9月，ARPANET 開始使用DNS ，從此DNS 成為訪問主機名到IP 地址映射的標準方法。Internet 上最常用的DNS 服務器是BIND （Berkeley Internet Name Domain ）軟件，目前BIND 最新的發行版本是9.3.1。

域名系統將主機名解析成IP 地址使用到一個全局的、層次性的分布式數據庫系統。該系統包含了Internet 上所有域名及IP 的對應信息。數據庫的層次性允許將域名空間劃分成獨立的管理部分，并稱為域（Domain ）。數據庫的分布式特性則允許將數據庫的各個不同的部分分配到不同網絡上的域名服務器上，這樣各域名服務器可以實現獨立的管理。

DNS 的域是一種分布式的層次結構系統，這種結構非常類似于UNIX 文件系統的層次結構，根的名字以空標簽（“”）表示，并稱為根域（root domain ）。圖1所給出的結構是典型的例子。根域的下一級是頂級域。頂級域有兩種劃分方法：地理域和通用域。地理域是為世界上每個國家或地區設置的，由ISO-3166定義，如中國是cn ，美國是us ，日本是jp 。通用域是指按照機構類別設置的頂級域，主要包括：com （商業組織）；edu （教育機構）等。另外隨著互聯網的不斷發展，新的通用頂級域名也根據實際需要不斷被擴充到現有的域名體系中來，新增加的通用頂級域名是biz(商業) ，info(信息行業) 等。在頂級域名下，還可以再根據需要定義次一級的域名，如在我國的頂級域名cn 下又設立了com ，net ，org ，gov ，edu ，ac 以及我國各個行政區劃的字母代表如bj 代表北京，sh 代表上海等。

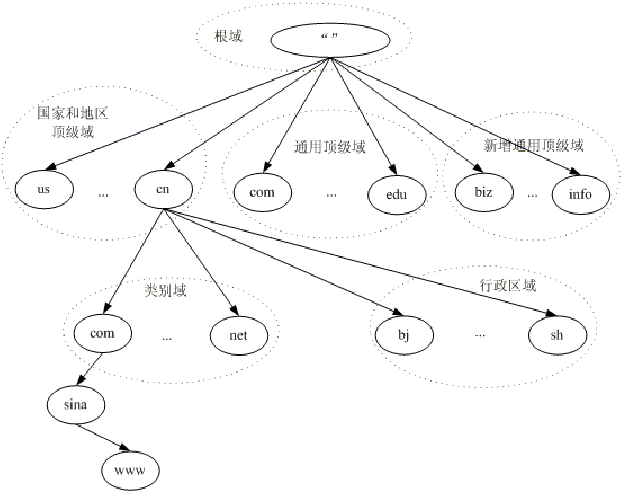

圖1 域名體系層次結構

域名空間是指表示DNS 這個分布式數據庫的逆向樹型層次結構，完整域名由從樹葉節點到根節點的一條路徑的所有節點以分隔符“.”按順序連接而成，如www.sina.com.cn ., 其中“.”代表根域（當“.”出現在域名的最右邊時，實際上還表示其右邊有代表根的空標簽“”；也可以用最右邊的“.”來表示根），“cn”為頂級域，“com”為二級域，“sina”為三級域，“www”為主機名。

DNS的服務管理層次結構允許將整個域名空間的管理任務分成多份，分別由每個子域自行進行管理，被委托子域有自己的域名服務器，該服務器維護屬于該子域的所有主機信息，父域的域名服務器不保留子域的所有信息，而只保留指向子域的指針。域和子域的實際信息包含在區數據文件（zonefile ）中，域和子域指域名空間的邏輯分區，區指域名服務器含有的域名空間中的某一部分的完整信息，一個域內可以有多個區。區數據文件是一套包含某個域內機器信息的文本，它的格式是資源記錄（resource record ）。這些記錄中表示主機和它的IP 的映射方法。大部分的資源記錄如下：Name [TTL] class type data。其中Name 是域名。TTL 域表示“生存時間”，它是告訴域名服務器隔多長時間更新一次記錄。Class 域說明記錄屬于的等級，一般是IN ，表示Internet 數據。Type 域指出記錄的類型。Data 域保存資源記錄要求的參數。主要的資源記錄如下表：

表1主要的資源記錄的類型

（2） 域名服務器

域名的解析過程是域名解析服務器完成的，采用的客戶機/服務器模式。在域名服務器上運行一個服務進程（在UNIX 系統中一般為named 進程），該進程進行名字對IP 地址的解析。域名服務器中存儲一個區或多個區中主機的信息。

通常在一個區內設置多臺服務器，這樣做的目的主要是為了提高域名解析系統的可靠性，就是當其中有某臺域名服務器出現故障時，所有的域名請求能夠轉發給其他的域名服務器；另外可以將域名請求的平均地分擔到多臺服務器上，提高整個系統域名解析的能力和解析的效率，并且可以根據需要將多臺域名服務器放置到不同的地方，可以為用戶提供地理位置的就近解析。

在一個區內具有多臺域名服務器時，域名服務器包括主域名服務器和輔域名服務器，主域名服務器直接從本地的區數據文件（zonefile ）中加載本區的信息，區數據文件中包含了服務器所在區內的主機的主機名和它們相應的IP 地址；而輔域名服務器則在啟動時與負責本區的主域名服務器進行聯系，經過一個“區內傳輸”的過程復制主服務器的數據庫。此后，將周期性的查詢主域名服務器的數據是否被修改，以保持自己數據庫中的數據是最新版本。

2．CN 域名服務的解析的原理和過程

在介紹了域名服務體系的層次結構合域名服務器的相關概念后，我們可以比較容易的理解CN 域名解析的工作原理和過程，其工作原理及過程分下面幾個步驟：

第一步：用戶提出域名解析請求，并將該請求發送給本地的域名服務器。

第二步：當本地的域名服務器收到請求后，就先查詢本地的緩存，如果有該紀錄項，則本地的域名服務器就直接把查詢的結果返回。

第三步：如果本地的緩存中沒有該紀錄，則本地域名服務器就直接把請求發給根域名服務器，然后根域名服務器再返回給本地域名服務器一個所查詢域(根的子域，如CN) 的主域名服務器的地址。

第四步：本地服務器再向上一步驟中所返回的域名服務器發送請求，然后收到該請求的服務器查詢其緩存，返回與此請求所對應的記錄或相關的下級的域名服務器的地址。本地域名服務器將返回的結果保存到緩存。

第五步：重復第四步，直到找到正確的紀錄。

第六步：本地域名服務器把返回的結果保存到緩存，以備下一次使用，同時還將結果返回給客戶機。

下面的例子來形象地說明一個CN 域名解析的過程。假設客戶機想獲得域名“www.sina.com.cn”的服務器的IP 地址，此客戶本地的域名服務器是nm.cnnic.cn （159.226.1.8），域名解析的過程如下所示：

(1)客戶機發出請求解析域名www.sina.com.cn 的報文。

(2)本地的域名服務器收到請求后，查詢本地緩存，假設沒有該紀錄，則本地域名服務器nm.cnnic.cn 則向根域名服務發出請求解析域名www.sina.com.cn 。

(3)根域名服務器收到請求后，判斷該域名屬于.cn 域，查詢到6條NS 記錄及相應的A 記錄（或AAAA 記錄，IPv6使用），得到如下結果并返回給服務器nm.cnnic.cn ：

cn. 172800 IN NS NS.CNC.AC.cn.

cn. 172800 IN NS DNS2.CNNIC.NET.cn.

cn. 172800 IN NS NS.CERNET.NET.

cn. 172800 IN NS DNS3.CNNIC.NET.cn.

cn. 172800 IN NS DNS4.CNNIC.NET.cn.

cn. 172800 IN NS DNS5.CNNIC.NET.cn.

NS.CNC.AC.cn. 172800 IN AAAA 2001:dc7::1

NS.CNC.AC.cn. 172800 IN A 159.226.1.1

DNS2.CNNIC.NET.cn. 172800 IN AAAA 2001:dc7:1000::1

DNS2.CNNIC.NET.cn. 172800 IN A 202.97.16.196

NS.CERNET.NET. 172800 IN A 202.112.0.44

DNS3.CNNIC.NET.cn. 172800 IN A 210.52.214.84

DNS4.CNNIC.NET.cn. 172800 IN A 61.145.114.118

DNS5.CNNIC.NET.cn. 172800 IN A 61.139.76.53

(4)域名服務器nm.cnnic.cn 收到回應后，先緩存以上結果，再向.cn 域的服務器之一如NS.CNC.AC.cn 發出請求解析域名www.sina.com.cn 的報文。

(5)域名服務器 NS.CNC.AC.cn收到請求后，判斷該域名屬于.com.cn 域，開始查詢本地的記錄，找到如下6條NS 記錄及相應的A 記錄：

com.cn. 172800 IN NS sld-ns1.cnnic.net.cn.

com.cn. 172800 IN NS sld-ns2.cnnic.net.cn.

com.cn. 172800 IN NS sld-ns3.cnnic.net.cn.

com.cn. 172800 IN NS sld-ns4.cnnic.net.cn.

com.cn. 172800 IN NS sld-ns5.cnnic.net.cn.

com.cn. 172800 IN NS cns.cernet.net.

cns.cernet.net. 68025 IN A 202.112.0.24

sld-ns1.cnnic.net.cn. 172800 IN A 159.226.1.3

sld-ns2.cnnic.net.cn. 172800 IN A 202.97.16.197

sld-ns3.cnnic.net.cn. 172800 IN A 210.52.214.85

sld-ns4.cnnic.net.cn. 172800 IN A 61.145.114.119

sld-ns5.cnnic.net.cn. 172800 IN A 61.139.76.54

然后將這個結果返回給服務器nm.cnnic.cn 。

（6）域名服務器nm.cnnic.cn 收到回應后，先緩存以上結果，再向.com.cn 域的服務器之一如sld-ns1.cnnic.net.cn. 發出請求解析域名www.sina.com.cn 的報文。

(7) 域名服務器sld-ns1.cnnic.net.cn. 收到請求后，判斷該域名屬于.sina.com.cn 域，開始查詢本地的記錄，找到3條NS 記錄及對應的A 記錄：

sina.com.cn. 43200 IN NS ns1.sina.com.cn.

sina.com.cn. 43200 IN NS ns2.sina.com.cn.

sina.com.cn. 43200 IN NS ns3.sina.com.cn.

ns1.sina.com.cn. 43200 IN A 202.106.184.166

ns2.sina.com.cn. 43200 IN A 61.172.201.254

ns3.sina.com.cn. 43200 IN A 202.108.44.55

然后將結果返回給服務器nm.cnnic.cn 。

（8）服務器nm.cnnic.cn 收到回應后，先緩存以上結果，再向sina.com.cn 域的域名服務器之一如ns1.sina.com.cn. 發出請求解析域名www.sina.com.cn 的報文。

(9) 域名服務器 ns1.sina.com.cn.收到請求后，開始查詢本地的記錄，找到如下CNAME 記錄及相應的A 記錄，附加的NS 記錄及相應的A 記錄：

www.sina.com.cn. 60 IN CNAME jupiter.sina.com.cn.

jupiter.sina.com.cn. 60 IN CNAME libra.sina.com.cn.

libra.sina.com.cn. 60 IN A 202.106.185.242

libra.sina.com.cn. 60 IN A 202.106.185.243

libra.sina.com.cn. 60 IN A 202.106.185.244

libra.sina.com.cn. 60 IN A 202.106.185.248

libra.sina.com.cn. 60 IN A 202.106.185.249

libra.sina.com.cn. 60 IN A 202.106.185.250

libra.sina.com.cn. 60 IN A 61.135.152.65

libra.sina.com.cn. 60 IN A 61.135.152.66

libra.sina.com.cn. 60 IN A 61.135.152.67

libra.sina.com.cn. 60 IN A 61.135.152.68

libra.sina.com.cn. 60 IN A 61.135.152.69

libra.sina.com.cn. 60 IN A 61.135.152.70

libra.sina.com.cn. 60 IN A 61.135.152.71

libra.sina.com.cn. 60 IN A 61.135.152.72

libra.sina.com.cn. 60 IN A 61.135.152.73

libra.sina.com.cn. 60 IN A 61.135.152.74

sina.com.cn. 86400 IN NS ns1.sina.com.cn.

sina.com.cn. 86400 IN NS ns2.sina.com.cn.

sina.com.cn. 86400 IN NS ns3.sina.com.cn.

ns1.sina.com.cn. 86400 IN A 202.106.184.166

ns2.sina.com.cn. 86400 IN A 61.172.201.254

ns3.sina.com.cn. 86400 IN A 202.108.44.55

并將結果返回給服務器nm.cnnic.cn 。

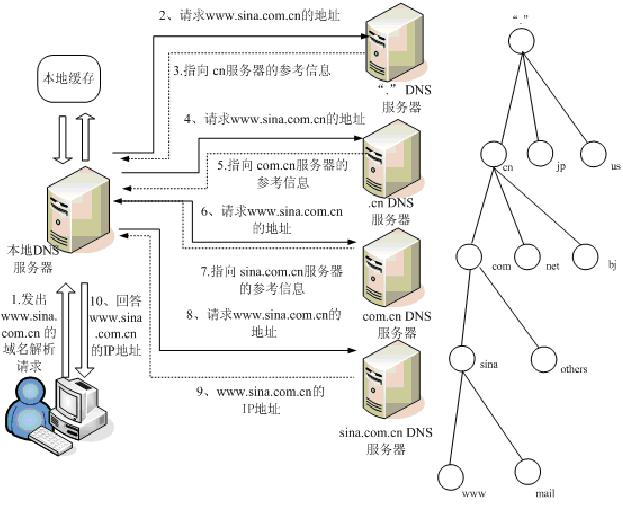

(10)服務器nm.cnnic.cn 將得到的結果保存到本地緩存, 同時將結果返回給客戶機。這樣就完成了一次域名解析過程，下圖描述了解析的過程：

圖2 www.sina.com.cn 域名解析過程

3.CN 域名解析服務的結構

CNNIC作為中國的國家頂級域名CN 的注冊管理機構，負責著CN 域名根服務器運行。為提高系統DNS 系統解析的可靠性和效率，CN 頂級域（“cn”域）和CN 二級域（包括“com.cn”等39個，參見參考資料3，下同）的域名服務器采用了多臺域名解析服務器放置在我國不同地區。

(1) CN域名服務器的主輔更新關系

CNNIC有6臺“cn”域服務器用以提供正式DNS 服務。CN 二級域也有6臺服務器用做DNS 正式服務 。主輔更新關系見圖3、圖4。

圖3“cn”域主輔數據更新關系

圖4 CN二級域主輔數據更新關系

(2) CN域名解析區數據文件的更新

“cn”域和CN 二級域的主DNS 服務器從區文件服務器取得數據文件，檢查數據文件以確保正確后，然后加載數據文件，完成“cn”域和39個二級域的更新。

參考資料

1. RFC1034, RFC1035

2. ISO-3166-3, 1999，參考網頁：

3. 《信息產業部關于中國互聯網絡域名體系的公告》，2002.11.22，參考網頁：

4. DNS and BIND （第四版的中譯本）Paul Albitz &Cricket Liu 著 雷迎春等譯 中國電力出版社 2002

5. BIND官方網站(http://www.isc.org)

6. UNIX 網絡管理實用教程 徐國平等編著 清華大學出版社 2002
