網絡地址轉換原理及其配置實例

發表時間：2010-1-4 王茂芝 郭科 來源：萬方數據

關鍵字：網絡模型 尋址 網絡地址轉換 網絡連接

介紹了網絡分層模型。闡述了不同層次尋址的概念和內容以及具體實施過程。指出了網絡地址轉換NA T 技術的核心思想是以端口空間換地址空聞，并詳細解釋了NAT 技術的原理和實施過程。最后給出了一個基于NA T 技術的配置實例。

1 引言

隨著計算機的普及以及Internet 應用的推廣，越來越多的計算機通過各種方式接入到Internet 中。但現行Internet 的IP 地址(IPv4)采用的是32位的編址方式，從而導致口地址的分配面臨“枯竭”的危險。針對這一潛在威脅，現已采用了一系列的補救措施。其中最徹底的措施是把IPv4升級為IPv6，使地址空間從32位擴充為128位。還有就是基于網絡私有地址劃分的代理(Proxy)技術和網絡地址轉換(Network Address Translator，NA T) 技術心。對一個局域網而言，使用這兩種技術，理論上只需為其分配一個可路由的IP 地址，就可實現全網絡機器接入并訪問Internet ，從而達到節約IP 地址的目的。其中，代理技術是一種應用級的解決方案：由于此時網絡活動的每個報文，都要從物理層一直上升到應用層才能得到處理，所以延時大，效率和通用性較差；而NA T 技術則是應用層以下的解決方案，所以性能和通用性較好。

本文在給出網絡分層模型和尋址的概念后，探討NAT 技術的原理，并給出了一個配置實例。為實驗室網絡維護與管理提供了借鑒和參考。

2網絡分層模型與尋址

基于TCP ／IP 技術的Internet 網絡分層模型如圖1所示。需要說明的是，關于TCP ／IP 的層次結構模型有些文獻中分為4層：應用層、傳輸層、IP 層(互聯網層) 、網絡接口層。本文把網絡接口層分成網絡接口和物理硬件2部分(見圖1) 。

TCP ／IP 模型這種概念分層包含了2個重要的分界線：(1)協議地址分界線，用以區分高層和低層的尋址。具體地講就是高層用IP 地址，而低層用的是物理(MAC)地址；(2)操作系統分界線，用以區分系統程序和應用程序。具體講就是傳輸層以上的為應用程序，以下的通常為系統程序。應用程序通過一種所謂的端口機制(Socket機制) 訪問操作系統的內容。

除了把口地址映射為物理地址的過程稱為尋址外，我們把端口的確定、域名和IP 地址轉換以及IP 地址和物理(MAC)地址的轉換都稱為尋址。在這種廣義尋址概念下，尋址就包括3方面的內容：(1)應用層中的應用程序訪問傳輸層時端口的確定；(2)在域名系統(Domain Name System，DNS) 哺1解析出網絡域名對應的IP 地址后，IP 層根據目的機器IP 地址進一步確定傳送分組時的路由；(3)在利用低層通信鏈路傳送信息時，實現口地址和物理地址的轉換工作。

為此，首先需要明確以下3點：(1)在TCP ／IP 構架下，端口和應用是對應的，如文件傳輸應用和端口20與2l 對應，網頁瀏覽服務(ht—tp) 和端口80對應，遠程登錄和端口23對應等；(2)IP地址通常和機器(的連接) 對應，也就是說，給定一個IP 地址，可以唯一地確定和某臺機器相連的一個連接，從而進一步確定某臺機器(可以認為IP 地址和機器之間建立了對應關系) ；(3)物理(MAC)地址通常和實施底層通信的具體物理硬件設備(如網卡或其他網絡接口設備) 聯系。

這樣，作為端口機制(在操作系統中通常以Socket 套接字方式予以實現) 就可實現應用層訪問傳輸層時端口的確定，完成端口的尋址工作；DNS 解析出網絡域名對應機器的IP 地址，定位該機器，然后IP 層的路由算法用來確定分組的投遞方向，完成IP 地址的尋址工作；另外，地址轉換協議(Address Resolution Protocol，An_P)用來實現把IP 地址映射為物理(MAC)

地址的過程，反向地址轉換協議(Reverse AddressResolution Protocol，RASP) 用來實現物理地址映射為IP 地址的過程。通過這兩個協議實現IP 地址和物理地址的相互映射，完成物理地址的尋址工作，并進一步實現底層鏈路的數據通信。

圖1 網絡分層模型與尋址

3 網絡地址轉換原理

網絡地址轉換指的是NAT ，而不是ASP 或RARP 。在上述TCP ／IP 分層模型構架下，1個網絡通信連接由五元組構成，即源IP 地址，源端口，目的IP 地址，目的端口，協議類型。1臺參與通信的主機可以同時建立的連接數取決于協議端口號。在IPv4中，協議端口號為16 bit ，所以可建立的連接數最多為。一般情況下，1臺主機并發的網絡連接數遠小于216個。根據統計，1臺普通客戶機并發網絡連接一般為5—50個，而一般的服務器為50—500個。這樣，如果能夠充分利用協議端口，就可以使1個IP 地址給很多主機同時使用。以端口空間換地址空間，這就是NA T 的核心思想。下面通過一個實例解釋“以端口空間換地址空間的思想”以及NA T 的操作過程。如圖2所示，有1個內部局域網絡(172．20．x ．x) 使用的是私有IP 地址(172．20．130．x) ，通過1個NAT 網關和外部Inter —net 相連。其中，NAT 網關有兩個接口，一個和內部網絡相連，其接口IP 為172．20．130．168；另一個接I ：1和外部網絡相連，其接口IP 為202．1 15．143．16。在這種結構下，只要配置好NAT 網關，就可實現內部局域網絡(172．20．L X)所有機器(其私有IP 地址為：172．20．130．x) 通過1個外部IP 地址(即NAT 網關和外部網絡相連的IP 地址：202．115．143．16) 接入Internet 的效果。

如圖2所示，假設機器172．20．130．1通過http 向機器202．115．128．33發送一個網頁服務(www)請求。此時網絡連接對應的五元組為(172．20．130．1，Source —Port —AA ，202．115．128．33，80，TCP) ，假定此連接源機器端口為AA ，并且協議類型為傳輸層的TCP 而不是應用層的http 。

圖2 NAT 網絡連接示意圖

由于源IP 是一個不可路由的私有IP ，只能在局域網內部使用，所以，如果此時五元組不做任何修改的話，那么此網絡連接返回的信息將不可達。實際情況是：在網絡傳送分組經過NAT 網關時，NAT 網關要對分組報頭控制信息做修改(主要是對IP 地址、端口號以及校驗和3項進行修改) 。表1顯示了局域網內部1臺主機向外部互聯網某一機器發送www 請求以及外部主機對其請求進行響應時，2個不同方向分組信息傳送過程網絡連接五元組數值在經過NAT 網關前后的調整情況。從表1可以發現：內網主機對于外網是不可見的，外網看到的只是NAT 網關。這一點可以從對www 的請求對應的網絡連接五元組的目的IP 地址清楚地得到反映。

既然內網主機對于外網是不可見的，那么信息是如何傳送回發起請求的源內網主機呢? 這是通過NAT 網關設備保留一個如表2所示的數據結構來實現的。具體就是：產生響應的主機先把信息傳送回NA T 網關，NAT 網關根據此時五元組的目的端口號(為NAT 全局端口號) 查表2所示的數據結構，得到源內網主機IP 和源端口號，從而修改五元組的數值(見表

1) 把數據從NAT 網關發送回源內網主機相應的端口(應用) ，這樣就完成了整個網絡活動。從表2可見，NAT 網關設備中的全局端口號是非常關鍵的，因?yàn)檎峭ㄟ^(guò)它才實現了內網主機IP 和源端口號與外網主機IP 和目的端口號之間的映射關系，這也正是“以端口空間(NAT網關的全局端口) 換地址空間(內網所有主機IP 地址)”思想的體現。

表1 2個不同方向上網絡連接(請求和響應) 五元組在經過NAT 網關前后時的變化值

表2 NAT網關中保留的內網IP 和源端口號與外網IP 和目的端口號的映射關系

4 基于NAT 技術的配置實例

一個在Linux 環境下基于NA T 技術的配置實例已在筆者所在實驗室通過測試且運行穩定。其中，內網主機136臺，只搭配一臺NA T 服務器和占用1個外部可路由IP 。NAT 網

關設備所處的網絡環境如圖2所示。并且假定NA T 網關與外部網絡互連的網卡名為ethO 。

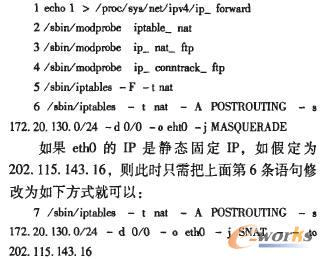

如果eth0對應IP 地址是通過動態方式獲得，配置如下：

其中語句1：打開口轉發功能，語句2：裝載nat 模塊，語句3和4：保證在應用NAT 技術時ftp 操作的順利進行，語句5：清空nat 表中的所有規則，語句6和7：配置NAT 轉發功能。語句6和語句7的區別在于一個針對的是動態IP ，而另一個則是靜態IP 。每個語句的細節限于篇幅在此不作詳細介紹，有興趣的讀者可以參閱Linux 相關書籍。 5 結論

NAT 技術是一種實用性較強并且經過了實踐檢驗的比較成熟的技術，它能較好地解決部分單位IP 地址短缺的問題。特別是由于它能完全隱藏內網信息，并保持較高的吞吐量和較低的延遲，因此它經常和包過濾技術相結合并成為新一代防火墻構筑的基礎。它的不足之處在于仍有部分應用需要特殊處理才能通過NA T 。
