D9004/D9008/D9216硬盤錄像機網絡設置詳細步驟

硬盤錄像機網絡設置

一．點擊電腦左下方的→→→輸入：ipconfig /all（這一步主要是通過電腦獲取網絡參數，為接下來硬盤錄像機網絡設置提供網絡參數）

注釋：

IP Address （IP 地址）： 192.168.1. 8 ←這個IP 地址是電腦的IP 地址，錄像機IP 請?jiān)O(shè)為

192.168.1.XXX （XXX 取值范圍2~254，但不能設置為

8，否則錄像機IP 會和電腦IP 沖突，導致硬盤錄像機無

法網絡遠程登錄）。在這里我們硬盤錄像機的IP 地址是

用：192.168.1.100（硬盤錄像機出廠默認設置）

Subnet Mask（子網掩碼）：255.255.255.0 ←錄像機的子網掩碼和這個設置一樣。

Default Gateway（網關）： 192.168.1.1 ←錄像機的網關和這個參數一樣。

DNS Servers（DNS ）： 202.96.128.68 ←錄像機的DNS 和這個參數一樣。

202.96.128.166 ←這個是備用DNS 可以設也可以不設。

有時候這里的DNS 不是正確的。如不確定，請通過IE 瀏覽器輸入網關，

登進路由器，在運行狀態里進行查看正確的DNS 。

二．打開硬盤錄像機，進入“主菜單”——>“網絡設置”。選取聯網方式，一般都選擇手動配置?？蛻舳硕丝谔?hào)（也稱媒體端口號）和WEB 端口號可以根據自己需求進行設置，這里設置是9000和80。IP 地址、子網掩碼、網關和DNS 根據硬盤錄像機所在局域網實際情況進行設置。（具體設置請參考第一步驟）設置好后點擊確定。

注釋聯網方式：

1． 采用手動配置方式（因穩定性和調試方便的原因，推薦采用這種方式），需要網絡營運商配的

貓支持共享撥號上網（一般都支持共享撥號上網），如果配的貓不支持共享上網，可自行購買一個帶路由功能的MODEM 接在貓下邊，再接硬盤錄像機。

2．

3．

采用PPPOE 方式，需要輸入網絡營運商提供寬帶的賬號和密碼。采用這種方式連接網絡需要點時間，連接時候請稍微等待一下。 采用DHCP 方式，也就是自動獲取局域網IP ，如果自動獲取的ＩＰ改變了，請及時去路由器里的虛擬服務器把IP 也更新一下。

硬盤錄像機動態域名設置

三．點擊DDNS 設置，啟用DDNS ，服務器地址選擇3322，然后將之前在www.3322.org 申請的動態域名、用戶名和密碼分別輸入?！揪唧w動態域名申請請參考《域名注冊詳細步驟》】 主機名：testrraysharp.3322.org (之前去www.3322.org 新建的動態域名)

用戶名：testrraysharp (之前去www.3322.org 申請賬號的用戶名)

密 碼：670632 (之前去www.3322.org 申請賬號的密碼

)

四．設置好后點確定進行保存，退出所有菜單界面，會提示重啟硬盤錄像機使設置生效。

硬盤錄像機端口映射設置

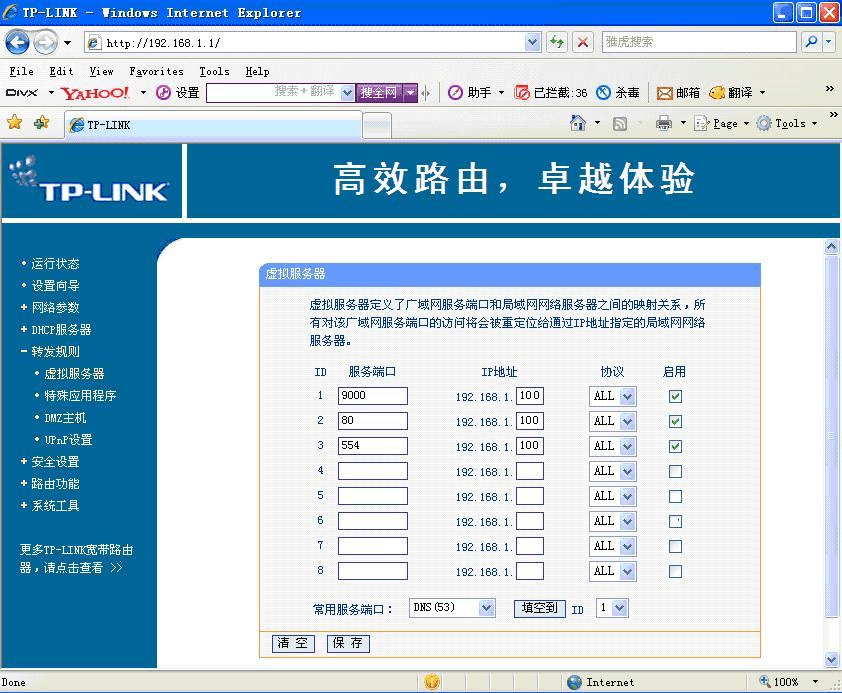

五．在IE 瀏覽器輸入網關http://192.168.1.1，進去后選擇“轉發規則”——> “虛擬服務器”，在“虛擬服務器”里把硬盤錄像機的端口號映射到硬盤錄像機的IP 上（見下圖）。點擊保存，這樣端口映射就完成了。

注釋：服務器端口號就是硬盤錄像機上的端口號，像D9004/D9008/D9216都有三個端口號，分別為媒體端口號、web 端口號和手機端口號。這些端口號都可以根據自己需要進行設置，建議端口設置范圍為：80或1024到65535。

硬盤錄像機網絡調試（適用于聯網方式采用手動配置）

六．先把硬盤錄像機通過網線接入局域網，打開局域網里的一臺電腦，并在左下方的“開始” “運行”里輸入：ping 硬盤錄像機的IP –t 。如下圖所示：

如果能ping 通硬盤錄像機的IP ，說明內網連接成功。如下圖所示：

如果ping 不通硬盤錄像機的IP ，說明內網連接失敗。如下圖所示：

內網連接失敗請按照以下方法進行排除：

1. 檢查網線的好壞，并且是否接入硬盤錄像機與局域網。

2. 第1步確定無誤后，請檢查硬盤錄像機里的網絡設置參數的正確性，確定網絡參數設置

無誤后是否有保存參數，并且重啟硬盤錄像機。（設置好網絡參數后必須保存和重啟硬盤錄像機才能生效）

3．如果還是無法連接，請更改硬盤錄像機的IP 和端口號，保存重啟，再進行測試。

七．IE 瀏覽器登錄

內網訪問http://192.168.1.100:80

外網訪問http://testrraysharp.3322.org:80

進入登錄界面后，密碼不用填，然后登錄。

客戶端軟件登陸

內網在IP 地址輸入：192.168.1.100

外網在IP 地址輸入：testrraysharp.3322.org （這里請?zhí)顚懽约荷暾埖南＞W(wǎng)動態域名） 媒體端口號輸入：9000 （這里填自己硬盤錄像機上邊的端口號）
