網絡視頻監控系統 SmartPSS 使用說明

書 V1.10.0

一、打開軟件，彈出對話框，用戶名和密碼輸入admin （用戶名和密碼相同），可以記住密碼，方便下次登錄。

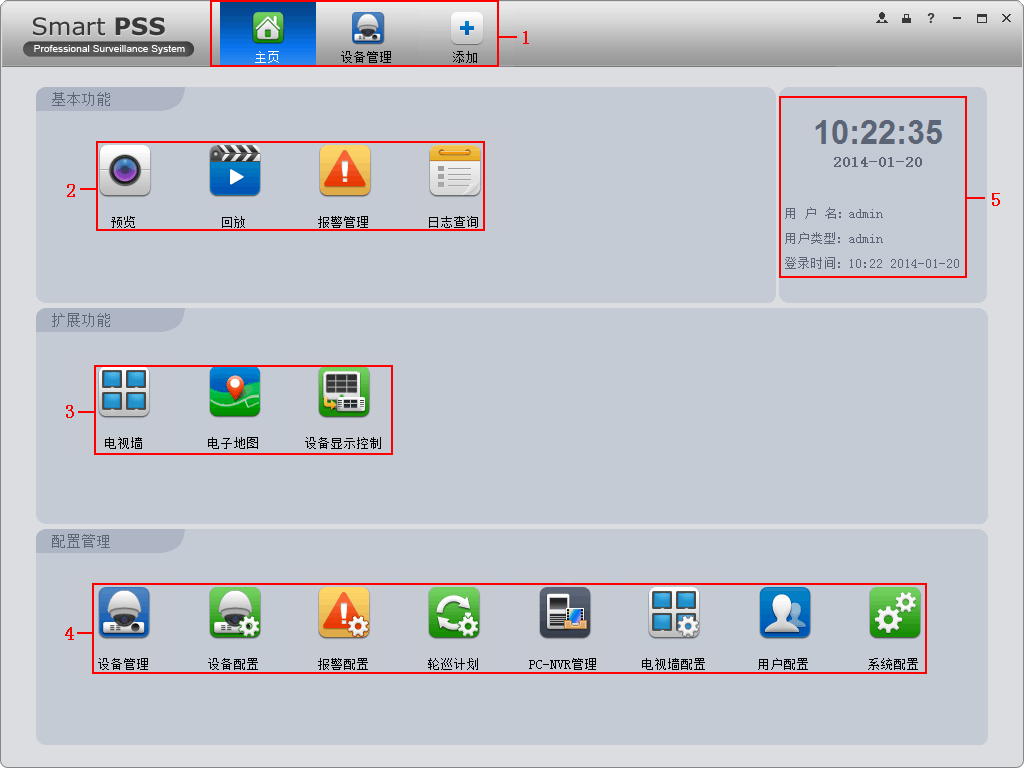

二、打開主頁，有基本功能，擴展功能和配置管理功能。雙擊就打開該功能并加入到菜單欄中了，方便下次使用該功能；如果不想使用了也可以刪掉，

點擊該功能右上角的叉以了

。

序號 1

參數 菜單

說明

顯示主頁的圖標和已被打開的功能圖標。單擊“添加”，可以將需要打開的功能添加到菜單上。

包括預覽、回放、報警管理和日志查詢功能。

包括電視墻、電子地圖和設備顯示控制功能。

包括設備管理、設備配置、報警配置、輪巡計劃、

PC-NVR 管理、電視墻配置、用戶配置和系統配置。 顯示當前時間、用戶信息和登錄SmartPSS 的時間。

2 3 4

基本功能 擴展功能 配置管理

5 SmartPSS 基本信息

3. 設備管理

您可以手動或自動添加設備 手動添加設備的步驟如下：

步驟1 單擊“配置管理”區域框中的。系統顯示“設備管理”界面。

步驟2 單擊“設備管理”界面最下面的“添加”。系統彈出“手動添加”對話框，如圖3-8所示。

圖 3-8 手動添加

參數

設備名稱

分組名稱

- 17 - 參數

設備類型

IP/域名

端口

用戶名

密碼 說明 設備的名稱。 需要先在“預覽”界面新增分組。 說明 選擇設備的類型。 設備的IP 地址或域名。 設備的端口號。采用默認值37777。 登錄該設備的用戶名。 登錄該設備的密碼。

參數

設備序列號

視頻輸入數

視頻輸出數

報警輸入數

報警輸出數 說明 設備的序列號。用戶不可設置。 該設備的視頻輸入數量。 該設備的視頻輸出數量。 該設備的報警輸入數量。 該設備的報警輸出數量。

步驟4 單擊“添加”。您也可以單擊“保存并添加”，連續添加下個設備。

已添加的設備顯示在設備列表中，如圖3-10所示。圖 3-10已添加的設備

您可以在設備列表中，修改、刪除、登錄、登出設備。您也可以將設備批量導入和批量導出。

4. 遠程設備

您可以通過自動搜索或者手動添加遠程設備，界面如圖3-13所示。

單擊“設備搜索”，系統會搜索顯示與該設備同一網段的設備。選擇搜索到的設備，并單擊“添加”，可以自動添加遠程設備。

單擊“手動添加”，系統彈出添加遠程設備的對話框，如圖3-14所示。輸入相應參數，并單擊“確定”，可以手動添加遠程設備。

5. 預覽

您可以在“預覽”界面，對設備進行分組，并可以實時預覽設備通道視頻 在主頁面的“基本功能”區域框中單擊，系統進入“預覽”界面，將設備通道拖著視頻窗口進行實時預覽，如圖4-1所示。圖 4-1 預覽

界面。 您可以通過云臺，調節相機的方向、放大、光圈等。 單擊“更多功能”，可以設置預置點、點間巡航、輔助功能等。

6. 回放

您可以在“回放”界面，回放設備錄像和本地錄像 在主頁面的“基本功能”區域框中單擊系統進入“回放”界面，如圖4-9所示。

4.2.1 回放設備錄像

您可以查找所需要的設備錄像并回放該錄像，具體操作如下： 步驟1 在界面右上方的單擊“設備錄像”頁簽。

步驟2 在“設備列表”中選擇設備通道。

步驟3 配置“錄像類型”和“碼流”，并選擇需要查詢的錄像時間。 步驟4 單擊“查詢錄像”。

● 若錄像存在，則相應的日期顯示綠色。

● 若錄像不存在，則系統提示“沒有錄像”。

步驟5 單擊回放錄像，界面如圖4-10所示

序號 1

參數

快捷操作欄

說明

提供抓圖和放大的快捷操作。快捷操作說明如下： ● ，抓拍圖片。 ● ，放大窗口。 ● ，關閉當前窗口。

回放錄像窗口。 按時間或事件回放。 說明

控制回放時的進度、聲音等。具體說明入下： ● ，窗口同步操作按鈕，當處于該狀態時，操作工具欄適用于所有回放窗口。當處于此狀態時，操作工具欄只適用于當前選中的回放窗口。 ● ，用于切換回放與暫停。 ● ，停止回放。 ● ，前進。

● ，用于控制回放時的速度。

● ，用于調節音量。

2 3 序號 4 回放窗口 模式 參數

播放工具欄

5 畫面分割模式

● 將畫面設置為1到36個

6 7 8 9

時間進度條 時間剪切 導出進度

時間進度條控制

窗口的模式。

● ，對當前選中的窗口，再進行自定義畫面分割。 ● ，全屏模式。

回放的時間軸。

通過剪切時間軸，實現錄像導出。

導出剪切的時間軸錄像。 用于放大縮小時間軸的顯示。

回放本地錄像

您可以回放本地錄像，步驟如下：

步驟1 在界面右上方單擊“本地錄像”頁簽。 步驟2 在“設備列表”中選擇設備通道。

步驟3 配置查詢“錄像”或“圖片”，并選擇需要查詢的錄像時間。 步驟4 單擊“查詢”。

● 若錄像存在，則相應的日期顯示綠色。 ● 若錄像不存在，則系統提示“沒有錄像”。

步驟5 單擊回放錄像，界面如圖4-11所示

圖 4-11回放本地錄像
