陜西電信

DNS 系統優化工程項目

系統規劃技術方案

北京融海恒信咨詢有限公司

2008年10月

1

目 錄

一、DNS 系統優化升級設計目標 ........................................................................ 3

二、陜西電信DNS 平臺優化調整方案 ............................................................... 3

1、DNS 系統性能優化方案目標 ................................................................ 3

2、陜西電信DNS 系統優化調整技術依據 ............................................... 6

3、陜西電信DNS 優化調整部署方案 ....................................................... 7

4、陜西電信DNS 優化升級方案預算 ..................................................... 10

附件1：陜西電信近期DNS 流量統計表 .......................................................... 11

附件2：基于DNS 的電信增值業務平臺解決方案－Vantio . ........................ 12

2

一、DNS 系統優化升級設計目標

1、繼續加強DNS 系統穩定性，優化DNS 平臺，降低DNS 系統的維護量和維護成本；

2、按照客戶類型進行DNS 業務分級，確保重要客戶的使用體驗，針對大客戶，部署專門的DNS 服務器 ，實現對大客戶服務質量的提升同時為實現對大客戶互聯網使用習慣的分析提供數據基礎；

3、搭建一個可管理及深層分析的DNS 平臺，為后續客戶數據挖掘和客戶行為分析提供有效數據，基于DNS 系統數據為業務系統提供有價值的客戶分析支撐，實現對互聯網用戶訪問行為習慣等的挖掘和分析；

二、陜西電信DNS 平臺優化調整方案

1、DNS 系統性能優化方案目標

(1)、DNS 的業務分級(建立VIP 客戶專屬DNS 服務器)

目前陜西全省寬帶用戶共用一套DNS 系統，當系統繁忙后者遭到攻擊的時候，所有用戶的業務都受到影響。根據用戶的業務級別，電信需要在DNS 層次上提供分級服務，例如，對應Gold 級別的用戶，需要最大限度的保證DNS 服務的穩定性和低延時，提高用戶體驗。

目前，用戶DNS 服務的分級控制有以下兩種方案：

1、建立一套VIP 用戶專用的DNS 服務器，只對VIP 用戶的IP 開放服務，服務器設計負載應小于20，保證用戶查詢的相應速度。

2、在現有DNS 架構的基礎上，在網絡上設置QOS 優先級，保證VIP 用戶流量的優先級最高。

（2）、建立可分析的DNS 業務平臺

為了實現數據分析功能，要求DNS 系統可以提供所有用戶請求的原始數據，在原始數據的基礎上，用戶可以實現定制的分析功能，例如：Top N 數據的采集、某些域名訪問量的統計、二級域名訪問排行、IP 分類排行、用戶興趣分析等等。 3

在基于Bind 的解決方案中，由于Syslog 功能會消耗大量CPU 資源，不建議在現網中實施。

Nominum 公司的CNS/Vantio支持實時的syslog ，用戶也可以直接把log 記錄到文件，文件log 的方式會帶來約20的CPU overhead 。用戶可以通過配置選項定制log 的記錄內容，包括管理員修改記錄，用戶請求記錄等等。

缺省的數據記錄格式如下：

1193996470.512 202.102.224.82#32923 www.ourtu.cn. IN A

另外一種解決方案就是在二層交換機上通過鏡像功能把所有DNS 相關數據傳送到第三方服務器上，在第三方服務器上通過包分析和包記錄工具實時記錄所有原始數據。

（3）、遞歸查詢和緩存功能的分離效果試驗

陜西電信現有DNS 服務器7臺，分布部署在二長以及西華門機房。硬件平臺均為SUN X4200，節點內部DNS 服務器連接到二層交換機Cisco 3650上。前端為四層交換機AD3020。本次調整中將對遞歸查詢和緩存功能的分離效果進行實際現網試驗。

緩存域名服務器實現的DNS 功能由以前兩部分組成：

1、接受客戶發起的DNS 請求，并將緩存內的DNS 記錄返回給用戶

2、當緩存內沒有相應記錄的時候，服務器到互聯網上執行遞歸查詢，獲得相應記錄放入緩存，并把結果返回給客戶。

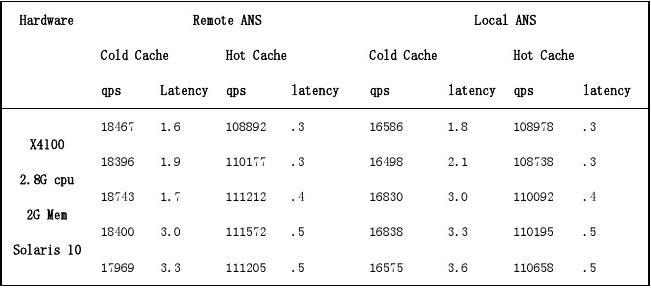

相關系統性能研究表明，第二部分功能也就是遞歸查詢的功能消耗了大量的CPU 資源，以下是SUN X4200上的測試數據：

4

上表中，Hot cache 表示所有測試數據都在緩存內，服務器不需要執行遞歸查詢的時候，服務器能夠提供的最大QPS ，Cold Cache表示數據都不在緩存內，所有DNS 請求都需要遞歸查詢的情況下，系統可以支持的負載。我們可以清楚的看出，前者的QPS 峰值是后者的5到6倍.

以上是基于CNS 的測試數據，對于Bind9.3以上版本，Hot cache 的測試結果也比Cold Cache要高出數倍（>5）。

5

2、陜西電信DNS 系統優化調整技術依據

1、二長DNS 系統總體業務處理能力及穩定性優化

調整前，四臺BIND 服務器在峰值時平均每臺解析量達到7000QPS 左右，而實際應用經驗表明，BIND 服務器在現網應用中解析量達到8000QPS 左右時業務響應速度明顯放慢，同時穩定性降低。

調整后，一臺CNS 承擔了西安地區VIP 客戶的請求，峰值約為：16000 QPS 左右，而一臺CNS 服務器在線網應用中處理峰值為：25000 QPS，所以能完全滿足業務需要。經過VIP 客戶專屬皆系服務器分流后的流量峰值為：12000QPS ，剩余的其他三臺BIND 服務器每臺只需要負擔約4000 QPS 的業務量。

這樣調整后，整個二長DNS 系統的處理能力和穩定性將得到本質的改善。

DNS 日均值DNS 峰值流量

日均值峰值流量qps16000qps10000

西安撥號用戶主用DNS 西安VIP 用戶主用DNS

DNS:218.30.19.40

2、VIP 專屬DNS 系統的冗余性優化 DNS:XXX.XXX.XXX.XXX 圖：DNS 流量分配圖

調整后，需要通過兩方面工作對VIP 專屬DNS 系統進行冗余保障： 首先，要求VIP 客戶設定除專屬DNS 服務器地址之外的備用DNS 服務器地址。

其次，通過對四層交換機進行配置，實現如果CNS 服務器無法工作，可以將流量分配到原有的三臺BIND 服務器，確保用戶的應用。 6

3、陜西電信DNS 優化調整部署方案

本期DNS 優化升級規劃主要工作為：在二長添加一臺CNS 業務平臺，作為VIP 客戶專屬服務器，提高VIP 客戶的DNS 使用質量和提升大客戶滿意度，同時為VIP 客戶訪問習慣分析提供條件。

具體部署方案有以下三種：

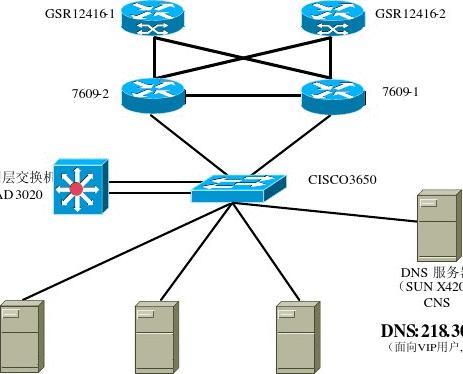

方案一：不增加服務器硬件，將原有的一臺BIND 服務器替換為CNS 服務器，通過四層交換機設置流量等，拓?fù)淙缦聢D：

)

待定）

DNS 服務器

（SUN X4200)

BIND DNS 服務器（SUN X4200) BIND DNS 服務器（SUN X4200) BIND

DNS :218.30.19.4010G 電路

GE 電路

FE 電路

圖：方案1系統拓?fù)鋱D

此方案的優缺點：

優點，無需增加硬件設備，部署快速，同時調整比較靈活，可隨時通過四層交換機的配置進行流量的分配和控制。

缺點，對于VIP 專用的DNS 服務器沒有專用的容災備份服務器，需要通過四層交換機進行配置，實現如果CNS 服務器宕機，另外三臺BIND 服務器自動分流，從而實現應急備份。

7

方案二（推薦）：增加一臺SUN X4200服務器，安裝CNS 軟件，將原有的BIND 服務器拿出一臺作為CNS 服務器的備份，同時為VIP 用戶提供DNS 解析服務。

西安撥號用戶主用DNS

峰值Qps ：12000峰值Qps ：16000

圖例:10G 電路

GE 電路

FE 電路

圖：方案2系統拓?fù)鋱D

此方案的優缺點：

優點，增加一臺Bind 服務器，提高了此系統的冗余度，同時保障在任意一臺服務器出現異常時，整個DNS 系統不會發生服務中斷，提高了系統的可用性、穩定性和安全性。

缺點，需要增加一套服務器設備，成本提高。此外，由于兩套DNS 系統共用一臺四層交換機，因此當四層交換機出現故障時，會同時造成兩套系統均無法正常運行。

方案三：

8

新增加一臺四層交換機和一臺SUN X4200服務器，建立全新獨立的VIP 專用DNS 系統，和原有系統獨立運行。

GSR 2416-1GSR 2416-2

7609-27609-1

DNS 服務器

（SUN X4200)

CNS DNS:XXX.XXX.XXX.XXX

西安VIP 用戶專用DNS

峰值Qps ：16000DNS 服務器（SUN X4200) BIND 圖例:10G 電路GE 電路

FE 電路

圖：方案3系統拓?fù)鋱D

此方案的優缺點：

優點，獨立采用使用一臺四層交換機進行分配流量，與原有DNS 系統完全獨立，降低了由于四層交換機故障造成兩套系統均癱瘓的可能性。

缺點，需要增加開支，增加一臺四層交換機及服務器。此外，由于新的系統獨立于原有系統，會增加日常管理維護負擔。

9

4、陜西電信DNS 優化升級方案預算

DNS 系統優化方案預算
