只有加入到域才能上網

2011-04-13 20:17:22

標簽：域 ISA 身份驗證 防火墻客戶端 Forefront TMG

版權聲明：原創作品，謝絕轉載！否則將追究法律責任。

在以前，我寫過一篇“別再隨便上網的文章”，介紹了使用ISA Server 2006、Windows Server 2003的Active Directory，主要內容是讓網絡中的計算機加入到域、然后安裝ISA Server防火墻客戶端、使用ISA Server作“代理服務器”后，才能讓用戶上網的文章。這是在奧運期間，給幾個政府做的網絡安全中的一部分。這個方案在很長的一段時間應用都沒有問題，但隨著用戶水平的提高，有以下問題：

（1）一些用戶發現，即使不加入到域，而在IE 瀏覽器中指定代理服務器的地址（ISA Server的地址）與防火墻的端口，也能上網。

（2）在使用代理服務器后，除了要在IE 中指定代理服務器的地址、端口外（這個是由ISA Server 防火墻客戶端自動設置好的），其他的一些軟件，也需要指定代理服務器與端口，這樣就造成了用戶的負擔。雖然可以在ISA Server 中設置策略（排除對HTTP 之外協議的身份認證－創建策略，允許“所有用戶”從“內部”到“外部”使用除HTTP 協議之外的所有協議），但這樣一來又與我們的初衷不相符合（只有域用戶或只有認證用戶才能上網）

1 實驗拓?fù)?/p>

為了解決這兩個問題，我搭建了圖1的實驗環境，并實驗成功（由于現在許多單位的網絡已經升級到Windows Server 2008與Forefront TMG 2010，本實驗用TMG 2010，ISA Server 與此配置相同）。現簡單介紹一下。

圖1 實驗拓?fù)?/p>

在圖1中，有兩臺Windows Server 2008，其中一臺作Active Directory 服務器，計算機名稱為ad ，域名為msft.com ，IP 地址為192.168.1.2，網關為192.168.1.1，DNS 為192.168.1.2；另一臺計算機安裝Windows Server 2008 X64（或Windows Server 2008 R2），加入到msft.com 域，其中內網IP 地址為192.168.1.1，外網IP 地址為192.168.88.100（用路由器連接到Internet ，這是路由器的“內網”地址），DNS 為192.168.1.2。另外，在ad.msft.com 計算機中安裝并配置了DHCP 服務器，為網絡中的工作站分配IP 地址等參數。 網絡中有兩臺工作站，分別安裝Windows XP與Windows 7，這兩臺計算機都加入到域。

2 服務器配置

實驗的主要步驟如下：

（1）在192.168.1.2的計算機中，安裝并配置DHCP 服務器，設置作用域的地址范圍為192.168.1.100～192.168.1.120，子網掩碼為255.255.255.0，設置作用域的網關地址為192.168.1.1，DNS 為192.168.1.2。同時添加“選項名”為“WPAD ”、值為“http://tmg2010.msft.com:80/wpad.dat”的選項，如圖2所示。這是為DHCP 的客戶端自動指派Forefront TMG防火墻服務器的配置。

圖2 配置DHCP

（2）在Forefront TMG 2010的管理控制臺中，在“網絡連接”中，雙擊右側的“內部”，在“web 代理”選項卡中，取消“為此網絡啟用web 代理客戶端連接”的選擇，如圖3所示。

圖3 取消Web 代理客戶端連接

【說明】禁用Web 代理客戶端后，用戶再手動設置“ISA Server或Forefront TMG做代理”將不起作用，因為Forefront TMG代理服務器沒有啟用。

（3）在“Forefront TMG客戶端”選項卡中，選中“啟用此網絡的Forefront TMG客戶端支持”，并且指定Forefront TMG的名稱，在本例中為“tmg2010.msft.com ”，然后取消“自動檢測設置”、“使用自動配置腳本”、“使用Web 代理服務器”的選擇，如圖4所示。

圖4 啟用Forefront TMG客戶端支持

（4）然后返回到“防火墻策略”，創建訪問規則，允許“msft ”用戶以“所有協議”從“內部”訪問“外部”，如圖5所示。

圖5 創建訪問規則

其中“msft ”是在Forefront TMG中創建的“用戶集”，代表“msft.com 整個域”中的“domain users”用戶組（表示域中所有用戶），如圖6所示。

圖6 添加域用戶集

（5）然后應用策略即可。

3 工作站驗證

接下來在Windows XP與Windows 7計算機上進行設置。主要步驟如下：

（1）在Windows XP 與Windows 7中，分別設置為“自動獲取IP 地址與DNS 地址”，然后加入到域并以域用戶登錄，安裝Forefront TMG的防火墻客戶端，安裝完成之后，進入“Forefront TMG客戶端”配置，在“設置”選項卡中，選中“啟用Forefront TMG客戶端”并選中“自動檢測到的Forefront TMG”，將會檢測到Forefront TMG服務器的地址，在本例中為tmg2010.msft.com ，如圖7所示。

圖7 安裝Forefront TMG客戶端并檢查配置

（2）然后在客戶端中瀏覽網頁、登錄QQ 、UC 、MSN 等，使用其他網絡軟件，這些不用配置都可以使用，如圖8所示。

圖8 上網、QQ 、UC 正常

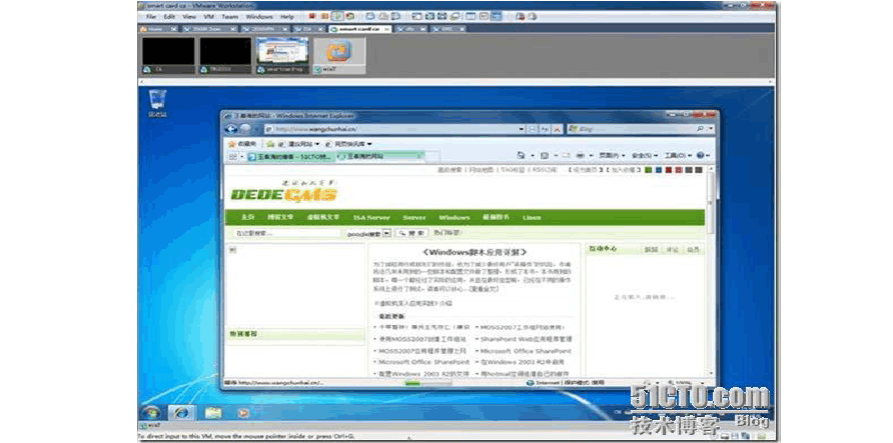

（3）在Windows 7客戶端測試也正常，如圖9所示。

圖9 Windows 7測試正常

（4）如果以“本地用戶”登錄到計算機，不能上網，也不能用其他軟件（例如QQ ），如圖10所示。即使設置了代理服務器也不行。

圖10 不加入到域則不能上網

4 后記

下表列出了Forefront TMG幾種客戶端的要求與支持身份驗證級別、協議支持。

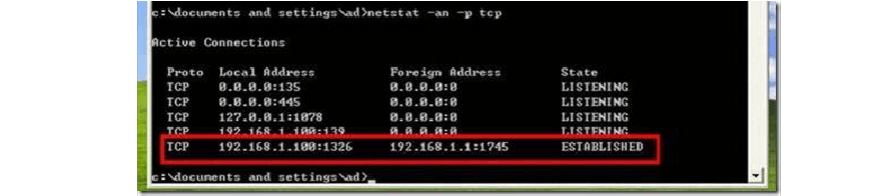

Forefront TMG服務器在TCP 的1745端口偵聽Forefront TMG客戶端的請求，你可以在防火墻客戶端使用netstat –an –p tcp命令，來查看防火墻客戶端與服務器端的連接，如圖11所示。

圖11 防火墻客戶端與服務器端的連接
