實驗一 初識網絡

（一）繪制網絡拓?fù)鋱D

一、實驗?zāi)康?/p>

1． 明確網絡拓?fù)涞母拍睿?/p>

2． 掌握網絡拓?fù)鋱D的繪制方法。

二、實驗設備

1． 實驗室機房

2． 校園網

三、實驗內容

1． 實地考察，確定實驗選用的機房的網絡拓?fù)浣Y(jié)構；

2． 實地考察，確定所在學校校園網的網絡拓?fù)浣Y(jié)構；

3． 繪制機房和校園網的網絡拓?fù)鋱D。

四、實驗學時

1學時

（二）網線制作

一、實驗?zāi)康?/p>

1．熟練掌握制作網線（直連線、交叉線）的方法；

2． 掌握測試網線的方法。

二、實驗設備

1． 5類或超5類雙絞線；

2． RJ-45連接器；

3． 雙絞線壓線鉗；

4． 電纜測試儀。

三、實驗內容

1． 制作直連線；

2． 制作交叉線；

3． 測試網線。

四、實驗學時

1學時

五、實驗步驟

1． 剪線

首先從線箱中取出一段雙絞線，根據設備之間的實際走線長度（不得超過100米），使用壓線鉗的剪線刀口將其剪斷。

2． 剝線

將線頭放入壓線鉗的剝線刀口，使線頭緊頂擋板，握緊壓線鉗

慢慢旋轉，讓刀口劃開雙絞線的保護膠皮，拔開膠皮。這樣剝線的

長度約為1.5厘米，該長度恰好讓導線插進水晶頭里面。如圖1所

示。

3． 排線 圖1 剝線 將雙絞線反向拆開、理順、捋直，根據你要連接的實際環境排線序。 制作直連線，兩端都要按照EIA/TIA-568B標準排列線序，如圖2所示。

制作交叉線，一端線序按照EIA/TIA-568B標準排列線序，另一端則需遵循EIA/TIA-568A標準，如圖3所示。

圖2直連線線序 圖3交叉線線序

用壓線鉗將線頭剪齊。保證去電外層絕緣皮的部分為1.3厘米。如圖4所示。 4． 插線

將水晶頭的塑料彈簧片朝下，用力將8根線沿線槽插入水晶頭內，直到8根線全部頂?shù)?/p>

頭為止，如圖5所示。

圖4 排線 圖5 插線 圖6 壓線

5． 壓線

將水晶頭塞進壓線鉗的RJ-45插座內，用力壓下壓線鉗手柄，如圖6所示。拔出做好的水晶頭。

用同樣的方法制作另一端水晶頭。 6． 測試網線

打開測線儀電源，把網線水晶頭分別插入主測試器和遠程測試器。如圖7所示。

若測試器面板上的指示燈順序閃亮并循環，說明網線制作合格；若指示燈不亮，說明網線制作有問題。

圖7 測線

實驗二 局域網網絡操作系統使用

（Windows 2000 網絡服務配置）

（一） DHCP 服務器的配置

一、預備知識

動態主機配置協議（Dynamic Host Configuration Protocol，DHCP ）是Windows 2000 Server 內置的網絡服務組件之一，它的功能是為網絡中的客戶端自動分配TCP/IP配置信息，如IP 地址、子網掩碼和默認網關等參數。下面簡單介紹一下DHCP 相關的概念與術語：

1. 授權

在Windows 2000 Server中，只有經過授權的DHCP 服務器，才能向其客戶端提供動態IP 地址服務。

2. 作用域

作用域是DHCP 服務器分配給客戶機的IP 地址范圍。不設置作用域，DHCP 是無效的。

3. 排除范圍

DHCP 服務器不分配的IP 地址或IP 地址范圍。有時希望IP 地址段中留出一部分專用（如分配給服務器使用），則需要排除IP 地址或IP 地址范圍。

4. 租約期限

DHCP 服務器所分配的IP 地址的有效期。

二、實驗?zāi)康?/p>

掌握DHCP 服務器的安裝和配置方法。

三、實驗內容

在Windows 2000 Server上，安裝DHCP 服務器并對其進行配置。包括：在服務器端安裝DHCP 服務、添加并激活作用域，在客戶端設置和測試等基本操作。

四、實驗要求

完成在Windows 2000 Server上安裝DHCP 服務器，并對其進行配置。

五、實驗學時

1學時

六、實驗步驟

1. 安裝DHCP 服務

在Windows 2000 Server中，依次選擇“開始”→“程序”→“設置”→“控制面板→“添加/刪除程序”→“添加/刪除Windows 組件”。選中“網絡服務”組件，單擊“詳細信息”，選中“動態主機配置協議（DHCP ）”，然后開始安裝。安裝結束后，重新啟動系統。

2. 添加DHCP 服務器

（1）依次選擇“開始”→“程序”→“管理工具”→“DHCP ”命令選項，激活“DHCP ”控制臺窗口。

（2）選擇“操作→添加服務器”命令選項，激活“添加服務器窗口”，輸入添加服務器的IP 地址，單擊“確定”按鈕。

3．DHCP 服務器的授權

（1）在“DHCP ”控制臺窗口中，選擇“操作→管理授權的服務器”命令選項，激活“管理授權的服務器”窗口。

（2）單擊“授權”按鈕，輸入需要授權的DHCP 服務器的IP 地址，單擊“確定”按鈕。

4．在DHCP 服務器上添加作用域

在Windows 2000 Server中，選擇“開始”→“程序”→“管理工具”→“DHCP ”，打開如圖1所示的“DHCP ”管理器窗口。

圖1 “DHCP ”管理器窗口

單擊鼠標右鍵，選擇“新建作用域”選項，在名稱后面的文本框中輸入使用域的名稱，單擊“下一步”按鈕，打開如圖2所示的“新建作用域向?qū)В璉P 地址范圍”對話框。

（1）設置作用域

根據網絡的規模規劃IP 地址。此例中設定為“192.168.1.10～192.168.1.244”，則需要在“起始IP 地址”項填寫 “192.168.1.10”，“結束IP 地址”項填寫“192.168.1.244”，子網掩碼為“255.255.255.0”，如圖2所示。

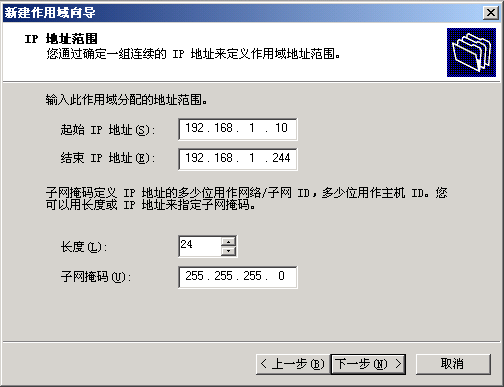

圖 2 “新建作用域向?qū)В璉P 地址范圍”對話框

（2）排除IP 地址范圍

單擊圖2中的“下一步”按鈕，出現如圖3所示的“新建作用域向?qū)В砑优懦睂?duì)話框。在圖3中，分別輸入欲保留的單個IP 地址或IP 地址范圍后，單擊“添加”按鈕，否則直接單擊“下一步”按鈕，出現如圖4所示的“新建作用域向?qū)В饧s期限”對話框。

圖3 “新建作用域向?qū)В砑优懦齀P ”對話框

（3）設置租約期限

圖4所示的“租約期限”默認為8天。如果網絡中的客戶機數量基本固定，可以設為較長的時間，否則可設置短一些的時間。

圖4 “新建作用域向?qū)В饧s期限”對話框

（4）設置其他項目

DHCP 不僅可以自動分配IP 地址，還可以設置許多其他重要的網絡服務信息，如默認網關、默認DNS 、默認WINS 等網絡服務的IP 地址。這樣一旦以上服務的IP 地址有所變化，就不必到每臺客戶機上修改了。在以上服務的IP 地址的欄目中輸入并添加服務器的IP 地址后，再根據提示選“是，我想激活作用域”，最后單擊“完成”按鈕，即可完成DHCP 的設置。

5．激活DHCP 中的作用域

在“DHCP ”控制臺窗口的左側，選擇控制樹中需要激活的作用域，在快捷菜單中選擇“激活”命令選項。

６．客戶端的設置

DHCP 需要客戶端的配合才能工作。對于使用Windows 系列操作系統的客戶機，在默認情況下，本身就設置為“自動獲得IP 地址”方式。也可以通過如下方式更改設置：?jiǎn)螕簟熬W(wǎng)上鄰居”圖標，在彈出的快捷菜單中單擊“屬性”選項，彈出“網絡”窗口，選擇“Internet 協議（TCP/IP）”項，再單擊“屬性”按鈕，打開“TCP/IP屬性”對話框。如果原來設置成“指定IP 地址”，將其更改為“自動獲取IP 地址”即可。如圖5所示。

圖5 “TCP/IP屬性”對話框

7．測試

重新啟動客戶機后，在運行對話框中輸入“Winipcfg ”命令，查看此時客戶機的IP 地址，就會看到客戶機已經獲得了DHCP 服務器指定范圍內的一個IP 地址，如圖6所示。

圖6 “IP 配置”窗口

（二）DNS 服務器的配置和管理

一、預備知識

域名系統DNS 是TCP/IP應用層的主要協議之一，在本書第7章中已有詳細闡述。在配置DNS 服務器時，需要注意以下問題：

一般情況下，由域控制器充當DNS 服務器，它需要安裝Windows 2000 Server 系統和TCP/IP協議，IP 地址設置為靜態。

“正向搜索區域”和“反向搜索區域”是DNS 服務管理的基本單位。正向搜索區域用于正向搜索，它將域名解析為IP 地址。一臺DNS 服務器上至少要有一個正向搜索區域才能工作。反向搜索區域用于反向搜索，它將IP 地址解析為域名。

二、實驗?zāi)康?/p>

掌握域名服務器的配置和管理方法。

三、實驗內容

安裝、啟用以及配置DNS 服務器。

四、實驗要求

本實驗應完成安裝、啟用以及配置DNS 服務器的操作。包括：安裝DNS 服務、創建搜索區域創建主機記錄等基本操作。

五、實驗學時

1學時

六、實驗步驟

1. 安裝DNS 服務

如果Windows 2000系統中尚未安裝DNS 服務組件，需要按下述步驟添加DNS 服務。

（1）在Windows 2000中打開控制面板，雙擊“添加/刪除程序”圖標，單擊窗口左側的“添加/刪除Windows 組件”圖標，如圖7所示。

圖7 “添加/刪除程序”窗口

（2）單擊“組件”按鈕，出現如圖8所示的“Windows 組件向?qū)В璚indows 組件”對話框。在組件列表中選擇“網絡服務”項，單擊“詳細信息”按鈕，打開“網絡服務”對話框，如圖9所示。

圖8 “Windows 組件向?qū)В璚indows 組件”對話框

圖9 “網絡服務”對話框

（3）在圖9中的網絡服務的子組件列表中，選擇“域名服務系統（DNS ）”項，單擊“確定”按鈕，運行Windows 組件向?qū)Ш?，單?“完成”按鈕，結束安裝。

（4）重新啟動計算機，DNS 服務開始生效。

2．創建搜索區域

管理DNS 服務器的工作主要在DNS 管理器中進行。在管理工具中，單擊“DNS ”，打開如圖10所示的“DNS ”管理器窗口。

圖10 “DNS ”管理器窗口

下面以創建正向搜索區域?yàn)槔?，描述區域創建的具體步驟：

（1）在DNS 管理器中展開DNS 服務器圖標，右擊“正向搜索區域”子節點，從快捷菜單中單擊“創建區域”項，打開DNS 新建區域向?qū)Т翱?，或者選擇“正向搜索區域”子節點，從“操作”菜單項的下拉菜單中選擇“新建區域”項，打開“新建區域向?qū)А贝翱凇?/p>

（2）單擊“下一步”按鈕，打開如圖11所示的“新建區域向?qū)В瓍^(qū)域類型”對話框。在該對話框中，可以選擇指定新建正向搜索區域的類型：活動目錄集成的區域、主要區域或者輔助區域。

圖11“新建區域向?qū)В瓍^(qū)域類型”對話框

（3）選定區域類型后，單擊“下一步”按鈕，進入“新建區域向?qū)В瓍^(qū)域名”對話框。

（4）指定區域名稱，例如tjttu.edu.cn ，單擊“下一步”按鈕，進入“新建區域向?qū)В瓍^(qū)域文件”對話框，如圖12所示。

圖12 “新建區域向?qū)В瓍^(qū)域文件”對話框

根據前面所選區域類型的不同，這一步所配置的信息亦不相同。如果選擇創建標準主區域，則在此指定區域映射文件名稱，或者指定一個現有文件作為區域文件；如果選擇創建標準輔助區域，則在此指定輔助區域所對應主區域的DNS 服務器，在“IP 地址”欄中輸入主控DNS 服務器地址，單擊“添加”按鈕加入列表，DNS 將按照列表中的主控服務器順序逐一聯系它們，單擊“上移”按鈕或者“下移”按鈕，可以更改主控服務器在列表中的順序。單擊“下一步”按鈕，進入“新建區域向?qū)В谕瓿尚陆▍^(qū)域向?qū)А贝翱凇?/p>

（5）單擊“完成”按鈕，完成了正向搜索區域的創建。

（6）在如圖13所示“DNS ”管理器窗口中，展開DNS 管理器中的DNS 服務器“正向搜索區域”節點，單擊鼠標右鍵選擇標準主要區域，從快捷菜單中選擇“新建域”選項，打開如圖14所示的“新建域”對話框。

圖13 “DNS ”管理器窗口

（8）輸入子域名稱，單擊“確定”，按鈕，則在圖13中正向搜索區域的標準主要區域下新增了剛創建的域名。

圖14 “DNS 新建域”對話框

3. 創建主機記錄

新的子域可以加入任何資源記錄，也可以建立下一級子域。下面以主機資源記錄為例，說明添加資源記錄的方法：

（1）打開“DNS ”管理器，展開DNS 管理器控制樹中的相應節點，選擇欲創建主機資源記錄的區域（可以是標準主要區域或者其子區域），單擊鼠標右鍵，從快捷菜單中選擇“新建主機”項，打開如圖15所示的“新建主機”對話框。

（2）輸入主機名稱（主機名即可，不必輸入全域名），指定其IP 地址，單擊“添加主機”按鈕，屏幕顯示“DNS －成功地創建主機記錄”對話框。

.
