網絡設置說明書

漢邦高科網絡設置通用說明

目錄：

一、二、廣域網（外網）訪問設置

三、四、五、漢邦高科官方網站http://www.hbgk.net

400服務專線：4006865116

1

網絡設置說明書

一、局域網訪問設置方法

在一個局部的地理范圍內(如一個學校、工廠和機關內), 將各種計算機。外部設備和數據庫等互相聯接起來組成的計算機通信網，簡稱局域網

1、將錄像機的網絡直接連接至路由器或交換機上

2、局域網內訪問硬盤錄像機，硬盤錄像機需要配置和局域網內在同一個范圍內的IP 地址、子網掩碼、網關、DNS 服務器等參數，如圖：

例如：

電腦IP ：192.168.1.100

子網掩碼：255.255.255.0

默認網關：192.168.1.1

DNS 服務器：202.188.45.55

對應硬盤錄像機IP 填寫：

IP ：192.168.1.150

注意：（1）150-255可任意選擇，不能和局域網內其他設備出現IP 沖突。（2. ）設備先自動獲取網絡參數后建議把“自動獲取ip ”勾選去掉，讓IP 變成固定IP

子網掩碼：255.255.255.0

默認網關：192.168.1.1

DNS 服務器：202.188.45.55

然后點擊“保存”

（DNS 服務器以路由器中WAN 口的DNS 服務器地址為準，如下圖：）

2

網絡設置說明書

3、檢查硬盤錄像機的IP 地址是否設置正確

開始-運行-輸入cmd-回車-出現DOS 管理界面

（win7系統下直接點擊桌面左下角windows 圖標-搜索中輸入cmd 回車）直接輸入ping-空格-錄像機IP-t

（回車），如出現下圖所示：

4

、直接訪問錄像機（在沒有注冊域名的情況下）

①電腦瀏覽器訪問，如圖：

打開電腦瀏覽器直接輸入“http:// 錄像機IP 地址 :81

”第一次訪問時，需要下載控件，下載安裝后重啟瀏覽器即可。

（瀏覽器地址后面的81為錄像機默認HTTP 端口，只有瀏覽器訪問時需要添加。登錄界面8101為默認監聽端口。兩端口均可在錄像機中的網絡設置中修改）輸入密碼后登錄成功，界面如下圖所示

3

網絡設置說明書

注：由于機器型號眾多，登錄和操作界面可能會有所不同

②電腦客戶端訪問

客戶端下載地址：漢邦高科官網

-技術支持-下載中心-左側應用軟件-PC 客戶端下載連接：http://www.hbgk.net/UserFiles/File/DeviceClient-00000648315.zip安裝完成后桌面圖標為下圖所示：

雙擊運行此程序，然后在軟件左上角點擊“ ”添加設備，如下圖所示：

在彈出的登陸對話框上填寫錄像機IP 地址、默認端口、登陸用戶名和密碼即可（設備地址輸入框后面的放大鏡可搜索局域網內的設備）

4

網絡設置說明書

添加設備成功之后，界面左側會列出您的設備IP 信息，將設備前面加號點開可以直接播放相應通道的錄像，或直接將通道拖到右側播放界面。

5

網絡設置說明書二、廣域網（外網）訪問設置

注：廣域網訪問錄像機之前，請確認您已按照局域網訪問設置對錄像機設置完成，并且局域網內已經可以正常訪問，如未設置，請按照局域網訪問設置方法設置。

1、做端口映射

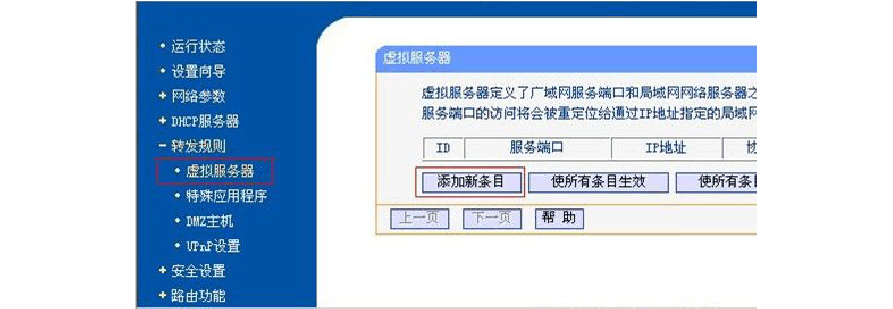

①局域網訪問錄像機設置完成后，請直接進入路由器管理系統做端口映射，此處以TP-LINK 為例，如圖：

一般路由器的默認ip 地址為192.168.1.1，用戶名及密碼

:admin,直接通過IE 登錄依次找到“轉發規則”→“虛擬服務器”→“添加新條目”（端口映射）。

硬盤錄像機服務端口號：HTTP 端口和監聽端口分別為81和8101，正確添加后如下圖：(圖中IP 地址為硬盤錄像機的IP 地址)

6

網絡設置說明書

IP 地址：錄像機內網IP 地址（兩次一致）

協議：默認（兩次一致）

狀態：生效（兩次一致）

其他路由器中操作基本一致，有些路由器中叫做“端口映射”。

②有些用戶可能使用的工業級路由器，詳見下圖：（此處還是以TP-LINK 為例）

如圖所示，路由器中會讓用戶填寫內部、外部端口，此時請將外部、內部全都填“81（默認端口）”端口，其他與普通路由器設置一樣，然后保存。再添加一次的時候內部、外部端口全都填“8101”（默認端口），然后保存。

2、如何查看外網IP 地址

3、外網如何訪問

請您通過其他網絡（外網）訪問錄像機，訪問方式與局域網內訪問方式是一樣的，瀏覽器直接輸入http:// 錄像機外網IP 地址 “:81”。

注意：客戶端上訪時問地址不需要加“:81”直接填寫“外網IP 地址”。溫馨提示：

若路由器中WAN 口IP 地址為“10”或“100”開頭的，說明路由器上還有其他的路由器，您可以登錄http://www.ip138.com查詢您的實際公網IP ，同時需要您到上級路由器中再做一次端口映射，映射的端口不變，默認“81”和“8101”，但映射的IP 則為您這臺路由器的WAN 口IP 。

7

網絡設置說明書三、通過動態域名訪問設置

上網方式為ADSL 撥號上網，建議您使用動態域名。

1、錄像機中為用戶提供多個動態域名服務器，用戶可自行選擇相應服務器來登錄。同時，漢邦高科也為用戶提供了免費的動態域名服務。

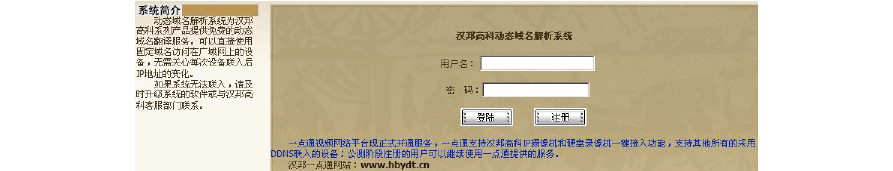

首先您請到相應官方網站進行注冊域名（本教程以漢邦自有域名服務器為例）注冊地址：http://www.hbgk.net/cn/ddns.aspx

目前很多錄像機軟件為新版本，在機器中登錄動態域名時沒有輸入密碼的地方，建議用戶注冊域名時，將密碼設置成默認的888888，密碼是保存在機器里的，新版本軟件無需輸入密碼。

2、在官網注冊好域名之后，請直接到錄像機系統中找到“網絡設置”→“DDNS 設置（或動態域名服務）”，輸入剛剛注冊的“用戶名”登錄動態域名，如下圖所示：

第一行服務器選擇默認的“hanbang.org.cn ”，如您使用其他公司的域名服務，則選擇其他服務器，如花生殼，服務器則選擇“oray.net ”。

第二行“域名”直接輸入您注冊的用戶名，然后點擊“登錄、保存”按鈕。3、如您之前的網絡設置沒有問題，錄像機可以正常上網的話，則可以登錄成功，系統會提示您“已登錄”，如下圖：

8

網絡設置說明書

圖中下方可以看到IP ：221.122.97.67域名：0060ea1.hanbang.org.cn

此處的IP 地址為您的實際公網IP ，此地址應與您路由器中WAN 口下IP 一致，域名后的地址為登錄成功后解析出的地址。

4、遠程訪問時可直接將已登錄的域名地址替換成您的公網IP 來訪問設備，無需再去記錄公網IP 。

新版本軟件功能：圖中域名輸入框后面有個“默認”的勾選，如您將此選項勾上，則機器會自動為您生成一個用戶名，無需用戶自己去注冊，直接點擊“保存、登錄”即可。

9

網絡設置說明書四、手機客戶端訪問

手機客戶端訪問方式與電腦客戶端訪問方式大致相同，手機需要下載相應的客戶

端，然后添加設備。

①手機客戶端下載地址：（請點鏈接到官網下載客戶端，支持蘋果、安卓等系統）http://www.hbgk.net/cn/Technical.aspx?faid=339&ffaid=333&lan=1&hfaid=211此處以安卓客戶端為例：

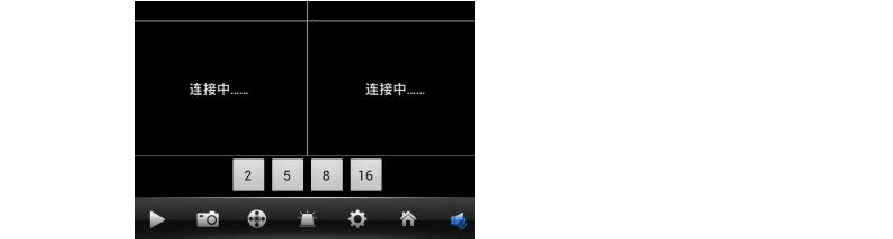

②打開客戶端，界面如下圖：（系統、軟件版本不同，界面有所差異）

③在最下方菜單中依次選擇倒數第二項“主頁”→“設備列表”→右上角“編輯”→左下角“ ”→“添加設備”，如下圖所示填寫設備信息：

設備別名可自定義，設備地址填寫已登錄的域名地址，端口號與電腦客戶端設置一樣，用戶名及密碼為錄像機登錄用戶名和密碼。
