ADSL 動態域名花生殼解決方案

一、前言

隨著電信運營商的不斷增多，提供的接入網絡帶寬不斷增加，費用不斷下降，寬帶網絡的日益普及，使基于互聯網上的監控成為可能。ADSL 接入方式已經深入千家萬戶，費用較低，帶寬較高，基本能滿足視頻傳輸?shù)囊蟆２贿^此種連接方式的特點是不對稱的傳輸，即網絡上下行不對稱，下行往往遠大于上行帶寬。ADSL 的下行最多可到8M ，但上行帶寬只能穩定在512Kbps 左右。因為普通用戶一般關心的是下行帶寬，而視頻應用使用的又是上行帶寬，所以很少會有沖突的時候。只有當用戶的下行帶寬占用太大，當接近極限帶寬時，上行帶寬會有一定的下降。

ADSL 的網絡環境中，由于上行帶寬只有512K ，所以只適用于MPeg4壓縮的產品，MotionJpeg 壓縮的產品由于占用帶寬過大，ADSL 環境下會有明顯的畫面停頓感，因此不適合。

本產品在正常應用情況下，384Kbps 上行帶寬即可有很好的顯示效果。

二、系統組成

對于家庭或者辦公室等小型場所，監控點較少，而且地點比較分散，這部分用戶可以通過INTERNET 環境對家居安全或者辦公環境遠程監控。此種接入方式適合在監控要求簡單、投資少的環境下應用。

此時設備清單：

網絡攝像機（IP7330、IP7161等） 1臺

寬帶路由器(TP-LINK TL-SF1016D、無線TP-LINK TL-WR542G 等) 1臺

網絡攝像

機ADSL

貓

在家里或辦公場所安裝一個或數個網絡攝像機（或者采用視頻服務器加普通攝像機），

連接到寬帶路由器上（TP-LINK 的寬帶路由器），通過ADSL 或其他寬帶上網方式連接互聯網，寬帶路由器一般都支持動態域名網站（DDNS ），比如常見的花生殼，到相應的動態域名網站申請動態域名（如http://www.oray.com），把ADSL 等的動態IP 地址映射到域名上，互聯網上的任意用戶直接在IE 輸入該域名，輸入密碼后即可進行遠程觀看控制攝像機。這是一種最簡單的應用，成本也最低。

三、詳細設置介紹

3.1 設置寬帶路由器

首先修改路由器的密碼

再按要求改變路由器的LAN(內網) IP

設置路由器自動撥號

設置動態域名（圖中所示的花生殼的網域護照為tjqtech ，動態域名為

tjqtech .gicp.net ，注意：一個護照只能有一個動態IP ，也就是說這里設置好后，tjqtech 護照下所有的動態域名均為解析到當前的IP 上）

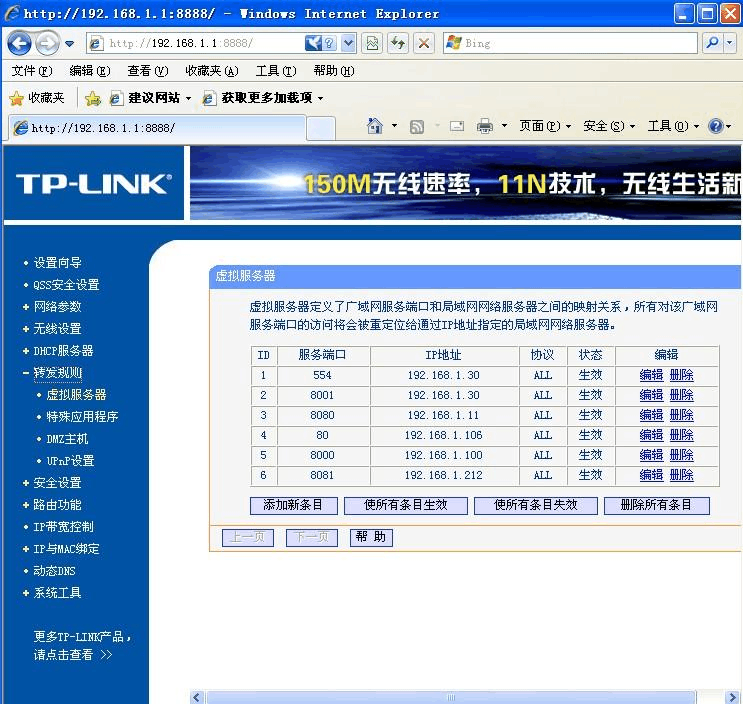

設置端口映射（圖中顯示的第六條表示攝像機的IP 為192.168.1.212，端口為8081）

3.2 設置網絡攝像機

設置IP 、端口、密碼（圖中所示IP 為192.168.1.212，端口為8081） 進入Internet Explorer瀏覽器，在地址欄輸入“192.168.1.212”

設置音視頻參數

ADSL 情況下一般應設置為定帶寬方式

3.3 測試設置是否正常

設置完成后，連接好設備，然后打開IE 瀏覽器，在地址欄輸入設置的動態域名及端口號，如：http://tjqtech .gicp.net:8081，然后回車，如果出現正常的圖像界面，則設置正常，如果不正常，請按順序檢查：ADSL 撥號、動態域名設置、網絡攝像機是否正常。 4.

四、應用場合

·家庭應用（例如遠程監控小孩、車庫）

·小型辦公應用（例如老板遠程監控辦公室）

·小型連鎖店鋪應用（老板遠程監控小型連鎖店）
