一 校園網的背景

某大學校園網的建設目標是：采用10GB 光線交換實現三校區互聯、光纜連接全校的主要樓宇、全面采用1000Mbps 。交換技術、將學校的各種PC 機 、服務器終端設備通過樓宇接入層的交換機和局域網連接起來、并與Interne r/CERNET互聯、構建一個以計算機多媒體輔助教學、電子化圖書館、教學管理辦公自動化平臺的校園網、并逐步形成數字化校園網絡。

校園網的建設包括4個區域的建設，分別是教學樓區，主樓區，計算機網絡中心區和學生社區。其中計算機網絡中心區位于圖書館中。

校園比較大，建筑樓群多、布局比較分散。因此在設計校園網主干結構時既要考慮到目前實際應用有所側重，又要兼顧未來的發展需求。主干網以網絡中心為中心，設幾個主干交換節點，包括網絡中心、主樓、圖書館、教學樓、宿舍樓。

二 用戶/功能需求

1. 辦公自動化

基本web 綜合管理信息的信息系統、提示行政、人事、學籍、后勤、財務管理、公文收發管理、教師檔案管理、學生檔案管理、科技檔案管理等、使學校日常辦公無紙化、加你少辦公開支提高辦公效率。

2. 網絡多媒體教學

將計算機多媒體視聽引入課堂教學、聲音、圖像、動畫的普遍采用可以大大提高教學效果。

3. 學生自主學習

針對不同的學生、提供不同的教學內容、采取不同的教學手段、主要采用基于VOD 、Web 及ftp 、光盤軟件、Internet 資源、學生可以根據需要自由選擇內容。

4. 電子讀書館

基于web 的圖書音像自來哦供學生隨時讀、并于Ineternet 連接、使圖書館得到進一步拓展、使學生能夠得到近乎無限的網上資源。

5. 電子郵件

電子郵件是Interenet 上的最重要的應用、將為每一位教師和學生開設一個電子郵件賬號、利用電子郵件、學生可以和同學、同學及家長交流、也可以和國內外各地學校的學生進行交流。

6. 遠程教育

實現校內互聯、師生在線、交互式學習、輔導、測驗等功能。

7. 校園一卡通工程

利用IC 卡易于管理的特性、結合校園網網絡、輕松實現機房上機管理、食堂餐飲管理。

三 硬件設備選擇

1. 中心交換機和主干交換機采用千兆光纖交換機。網絡中心至圖書館、校

園網的主干即網絡中心控制室與教學樓、主樓、圖書館、宿舍樓之間全部采用8芯室外光纜；樓內選用進口6芯室內光纜和5類線。

2. 網絡互聯設備：

(1) Cisco 3640路由器 Cisco 3640服務器配有四個模塊插槽, 假定購置了NM-4A/SF模塊（四個同/異步串口），NM-2E2W 模塊（兩口局域網口，兩口廣域網卡槽），NM-16AM 模塊（16口模擬MODEM 網絡模塊），集成防火墻功能，位于網絡中心），可作為遠程訪問路由器，3640共有四個接口插槽，可選配更多的撥號端口或?qū)⒉宀劭沼嗔糇饕院缶W(wǎng)絡擴充用；3640的局域網接口也為模塊形式，用戶可根據遠程訪問的數據量大小選擇10M 或10/100M端口；3640還具有較高的數據處理能力，使廣域網的容量能隨局域網的改進作相應提高。

(2) Catalyst 4500交換機（48口）一臺 （中心交換機，可兼容下一代（next generation ）網絡平臺，位于網絡中心），可作為網絡中心交換機，它的以太網端口全為千兆。用Catalyst3524(24口)/3548(48口) 作為工作組交換機連接到桌面， 3524/3548的千兆上聯口連接到中心交換機的千兆口而形成了一個強有力的網絡主干；3524/3548的10/100M端口為所有教學和辦公用PC 提供連接，這些端口自適應的特性使PC 網卡不論是舊有的10M 還是新配備的100M 都能應用自如，便于網絡的逐步升級。千兆主干、100M 到桌面的連接方式能將多媒體教學的優越性發揮得淋漓盡致，即使有更多用戶方便加入到視頻點播服務，網絡帶寬在較長時間內不會成為瓶頸。

(3) Catalyst 3524/3548交換機 多臺 （工作組交換機，要接入校園網的各個學院建筑物, 行政樓，學生公寓樓，住宅樓每棟一臺，位于主配線間）

(4) Catalyst 2924M-XL交換機 多臺 （用于建筑物每一工作區樓層或每住宅單元, 可通過堆疊以獲得更多端口數目，位于中間配線間）

(5) Cisco 2610路由器 多臺 用于網絡中心連接Internet, 可作為網關來用。

(6) Cache Engine高速緩存 一臺 CacheEngine 又稱高速緩存，是思科公司用于改善Internet 訪問性能的一項產品，它實際上是一個大容量存儲設備，專門用來存儲用戶曾經訪問過的Web 頁面，這樣當其他用戶要訪問同一頁面時，就不需要再到WWW 服務器上去尋找，而直接從高速緩存中調用；這樣即節省了鏈路帶寬，也減輕了WWW 服務器的負擔，同時大大提高訪問效率，對線路帶寬寶貴的遠程Web 訪問尤為適合。

(7) IP/TV視頻軟件 一套

3. 根據學校的實際應用，配服務器7臺，用途如下：

(1)主服務器2臺：負責整個校園網的管理，教育資源管理等。并裝有DNS 服務，負責整個校園網中各個域名的解析。另一臺服務器裝有電子郵件系統，負責整個校園網中各個用戶的郵件管理。

1

(2) WWW 服務器1臺：負責遠程服務管理及WEB 站點的管理。WEB 服務器采用現在比較流行的APACHE 服務器，用PHP 語言進行開發，連接MYSQL 數據庫，形成了完整的動態網站。

(3)電子閱覽服務器1臺：多媒體資料的閱覽、查詢及文件管理等；

(4)教師備課服務器1臺：教師備課、課件制作、資料查詢等文件管理以及Proxy 服務等。

(5)光盤服務器1臺：負責多媒體光盤及視頻點播服務。

(6)圖書管理服務器1臺：負責圖書資料管理。

在充分考慮學校未來的應用，整個校園的信息節點設計為3000個左右。交換機總數約 50臺左右，其中主干交換機5臺，配有千兆光纖接口。原有計算機機房通過各自的交換機接入最近的主交換節點，并配成多媒體教學網。INTERNET 接入采用路由器接ISDN 方案，也可選用DDN 專線?？杀ＷC多用戶群的數據瀏覽和下載。

四 網絡拓?fù)浣Y(jié)構

1. 網絡拓?fù)浣Y(jié)構圖：

2. 地址和命名

2

五 服務器的安裝

DHCP 服務器的IP 地址應該是靜態的，其IP 地址、子網掩碼、默認網關等有關數據必須用手動的方式輸入。安裝DHCP 服務器的步驟如下：

(1)選擇“開始” →“設置” →“控制面板”命令，打開“控制面板”窗口，在窗口中雙擊“添加、刪除Windows 組件”按鈕，彈出“Windows 組件向?qū)А睂?duì)話框，如圖所示。

(2)在“組件”列表框中選中“網絡服務”復選框，然后單擊“詳細信息”按鈕。彈出“網絡服務”對話框，如圖所示。

3

(3)在“網絡服務的子組件”列表框中選中“動態主機配置協議(DHCP)”復選框，然后單擊“確認”按鈕。

(4)出現提示，輸入Windows Sever 2003安裝文件的完整路徑并單擊“繼續”按鈕。將所需的文件復制到硬盤上。重新啟動系統后，可使用DHCP 服務器軟件。安裝完成。

(1)打開DHCP 控制臺。

(2)在控制臺書中，選著相應的DHCP 服務器。

(3)在“操作”菜單中，選擇“新建作用域”命令。

(4)在出現的“新建作用域向?qū)А睂?duì)話框中，單擊“下一步”按鈕。

(5)出現“作用域名”對話框，在該對話框中輸入新作用域的名稱和一些說明文字，單擊“下一步”按鈕，出現“IP 地址選擇范圍”對話框。如圖所示。

(6)在“IP 地址范圍”對話框中輸入起始IP 地址和結束IP 地址，并輸入這些IP 地址的子網掩碼。設置完成后，單擊“下一步”按鈕。出現“添加排除” 4

對話框。如圖所示。

(7)在“添加排除”對話框中，輸入排除的IP 地址，這些地址不能分配給DHCP 客戶端。單擊“下一步”按鈕，出現“租約期限”對話框。如圖所示。

(8)租約期限指定了客戶端使用此作用域IP 地址的時間。在“租約期限”對話框中指定時間后，單擊“下一步”，出現“配置DHCP 選項”對話框。如圖所示。

(9)在“配置DHCP 選項”對話框中有兩個單選按鈕，“是，我想現在配置這些選項”和“否，我想稍后配置這些選項”。選擇“是，我想現在配置這些選 5

項”，單擊“下一步”，向?qū)?huì)逐步提示安裝DNS 服務器、默認網關、WINS 服務器等。

(10)出現“激活作用域”對話框，選擇“是，我想現在激活此作用域”單選按鈕，激活該作用域，單擊“下一步”。

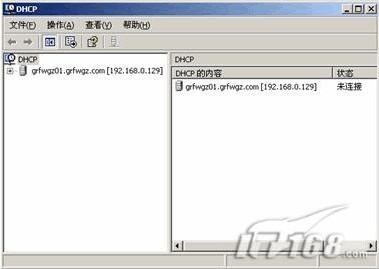

(11)出現“完成建立作用于向?qū)А睂?duì)話框，單擊“完成”按鈕，完成建立一個新作用域操作。DHCP 控制臺顯示如圖所示。

(1)選擇“開始” →“設置” →“控制面板”命令，打開“控制面板”窗口，在窗口中雙擊“添加、刪除Windows 組件”按鈕。

(2)選擇“網路服務”復選框，單擊“詳細信息”，出現“網絡服務”對話框。

(3)選中“域名服務系統(DNS)”復選框。

(4)單擊“確認”，安裝完成。

(1)單擊“開始” →“程序” →“管理工具” →DNS 菜單，打開DNS 控制臺。

6

(2)在控制臺樹中右擊相應的DNS 的服務器，在彈出的快捷菜單中選擇“新建區域”命令，出現“新建區域向?qū)А睂?duì)話框，單擊“下一步”，出現“區域類型”對話框。

(3)在“區域類型”對話框中有三個選項。如圖所示。

選擇一個“區域類型”，單擊“下一步”，出現“正向或反向搜索區”。

(4)正向搜索是通過域名名稱查詢其IP 地址，反向搜索是根據IP 地址查詢 其對應的IP 域名，這里選擇正向查詢，單擊“下一步”，出現“區域名稱”對話框，如圖所示。

(5)輸入?yún)^(qū)域名后，單擊“下一步”，出現“區域文件”對話框，在該對話框中選擇創建一個新的文件還是使用一個從其他計算機復制的現存文件，選擇完成后，單擊“下一步”，完成新區域的創建。反向區域操作同正向區域。

(6)向DNS 添加主機，在DNS 的控制臺樹中，單擊相應的正向搜索區域。

(7)在“操作”中選擇“新建主機”命令，出現“新建主機”對話框。如圖所示。

7

(8)在“新建主機”對話框中的“名稱”文本框中輸入新主機DNS 計算機名稱，在“IP 地址”文本框中，輸入新主機的IP 地址。其中的“創建相關的指針(PRT)記錄”復選框，表明根據在“名稱”和“IP 地址”中輸入的信息，在此主機的方向區域中創建附加的指針記錄。

(9)單擊“添加”主機以向區域添加新主機目錄。

(1)安裝IIS ，雙擊“控制面板”中的“添加或刪除程序”，單擊“添加/刪除Windows 組件”，出現如圖所示對話框，選中“應用程序服務器”，單擊詳細信息。

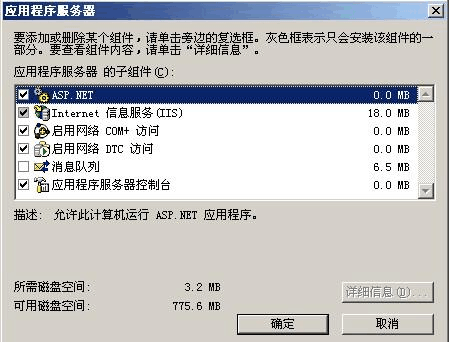

(2)在出現下圖所示的“應用程序服務器”對話框后，選中“Internet 信息服務(IIS)”復選框，單擊“詳細信息”。

8

(3)出現如下圖所示的“Internet 信息服務(IIS)”對話框，安裝WWW 服務，選中“萬維網服務”復選框，若同時安裝FTP 服務，選中“文件傳輸服務(FTP)協議”復選框，單擊“確認”開始安裝，單擊“完成”結束。

(4)配置Web 服務器，添加新的Web 站點。單擊“開始” →“程序” →“管理工具” →打開“Internet 信息服務管理器”的窗口，右擊網站，在彈出的菜單中選擇“新建” →“網站”命令，出現“網絡創建向?qū)А睂?duì)話框，單擊“下一步”繼續。

9
