1. 前言

1.1 關于本文檔

本文檔描述Iptables 模塊的使用，對iptables 命令進行了詳細的說明。

1.2 背景知識

網絡攻擊正在日益得勢，防火墻技術因此得到廣泛運用。防火墻能控制不同網絡或網絡安全域之間信息的出入口，通過監測、限制、更改跨越防火墻的數據流，盡可能地對外部屏蔽網絡內部的信息、結構和運行狀況，有選擇地接受外部訪問，對內部強化設備監管、控制對服務器與外部網絡的訪問，在被保護網絡和外部網絡之間加起一道屏障，以防止發生不可預測的、潛在的破壞性侵入。

在Linux 操作系統上，netfilter/iptables 作為最新的防火墻技術，提供了一個有效的手段來控制誰可以并如何通過網絡連接到Linux 系統，自然iptables 成為最新的管理內核包過濾的工具，可以添加、修改或刪除包過濾表格中的規則。

從Linux 內核2.0.x 中ipfwadm 到內核2.2.x 中的ipchains ，再衍變成2.4.x/2.6.x的iptables ， 2.4.x/2.6.x內核中的iptables 并不是2.2內核的簡單增強，而是一次完全的重新實現，內核提供的防火墻軟件包在結構上發生了非常大的變化。

2.4.x/2.6.x內核提供了更好的靈活性和可擴展性。

1.3 術語

NAT ：Network Address Translation 網絡地址轉換，是將IP 數據報報頭中的IP 地址轉換為另一個IP 地址的過程。

DNAT ：Destination Network Address Translation 目的網絡地址轉換。 DNAT 是一種改變數據包目的 ip 地址的技術，經常和SNAT 聯用，以使多臺服務器能共享一個ip 地址連入Internet ，并且繼續服務。通過對同一個ip 地址分配不同的

端口，來決定數據的流向。

SNAT ：Source Network Address Translation 源網絡地址轉換。這是一種改變數據包源ip 地址的技術，經常用來使多臺計算機分享一個Internet 地址。

DNS ：Domain Name System計算機域名系統，它是由解析器和域名服務器組成的，是保存有該網絡中所有主機的域名和對應IP 地址，并將域名轉換為IP 地址功能的服務器。

2. Iptables模塊介紹

Netfilter/iptables模塊是一種功能強大的IP 信息包過濾系統，可用于添加、編輯和刪除規則，這些規則是在做信息包過濾決定時，防火墻所遵循和組成的規則。這些規則存儲在專用的信息包過濾表（如Filter 、Nat ）中，而這些表集成在 Linux 內核中。在信息包過濾表中，規則被分組放在我們所謂的鏈（chain ）中。

雖然 netfilter/iptables IP 信息包過濾系統被稱為單個實體，但它實際上由兩個組件netfilter 和 iptables 組成。

netfilter 組件也稱為內核空間（kernelspace ），是內核的一部分，由一些信息包過濾表組成，這些表包含內核用來控制信息包過濾處理的規則集。 iptables 組件是一種工具，也稱為用戶空間（userspace ），它使插入、修改和除去信息包過濾表中的規則變得容易。

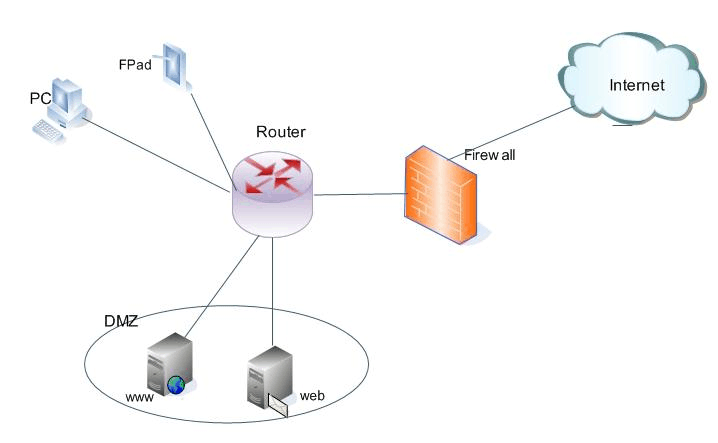

iptables 模塊是用于Firewall 的一種強大的工具，防火墻的典型環境如下圖所示：

iptables 由Netfilter 項目開發，維護網站為。

3. Iptables編譯及安裝

以下是針對iptables 1.4.3的版本進行說明。

3.1 關于編譯

從官網（www.netfilter.org ）下載開源代碼壓縮包iptables-1.4.3.tar.bz2，該版 本可以支持2.6.29的內核。

i. 解壓縮文件：

tar –xvjf iptables-1.4.3.tar.bz2

ii. 配置編譯安裝環境：

cd iptables-1.4.3,

./configure CC=指定交叉編譯工具鏈 --host=指定交叉編譯平臺 --prefix=指定安裝文件路徑

這里所有的路徑都只能是絕對路徑。

iii. 編譯：

make

編譯生成的可執行文件為iptables ，位于iptables-1.4.3/.libs；

庫文件有以下兩類：

必選的：libiptc/.libs/libiptc.so.0和.libs/libxtables.so.1；

可選的：位置iptables-1.4.3/extensions，

libipt_DNAT.so libipt_icmp.so

libipt_LOG.so libipt_MIRROR.so libipt_REDIRECT.so libipt_SNAT.so libipt_TTL.so

libxt_hashlimit.so libxt_length.so libxt_mac.so libxt_standard.so libxt_statistic.so libxt_TCPMSS.so libxt_tos.so libxt_udp.so

libipt_MASQUERADE.so

libipt_NETMAP.so libipt_REJECT.so libipt_ttl.so libxt_iprange.so libxt_limit.so libxt_multiport.so libxt_state.so libxt_string.so libxt_tcp.so libxt_TOS.so … …

3.2 關于安裝

修改Makefile ，拷貝可執行文件iptables 及相應的庫文件。

由于開發板空間有限，我們沒有必要把所有的庫文件都移植到開發板上，根 據需要將所需的庫文件拷貝到開發板的/lib目錄下。

Makefile 做如下修改，在執行make install時，自動執行cp 命令。

install: cp .libs/iptables ../../target/usr/sbin/iptables

cp .libs/libxtables.so.1 ../../target/lib/ cp libiptc/.libs/libiptc.so.0 ../../target/lib/ cp extensions/libxt_standard.so ../../target/lib/ cp extensions/libxt_state.so ../../target/lib/ cp extensions/libxt_statistic.so ../../target/lib/ cp extensions/libxt_string.so ../../target/lib/ cp extensions/libxt_tcp.so ../../target/lib/ cp extensions/libxt_udp.so ../../target/lib/ cp extensions/libxt_multiport.so ../../target/lib/ cp extensions/libxt_tos.so ../../target/lib/ cp extensions/libxt_TOS.so ../../target/lib/ cp extensions/libipt_icmp.so ../../target/lib/ cp extensions/libipt_DNAT.so ../../target/lib/ cp extensions/libipt_SNAT.so ../../target/lib/ cp extensions/libipt_LOG.so ../../target/lib/ cp extensions/libipt_MASQUERADE.so ../../target/lib/ cp extensions/libipt_REJECT.so ../../target/lib/ cp extensions/libipt_TTL.so ../../target/lib/ cp extensions/libipt_ttl.so ../../target/lib/ cp extensions/libxt_iprange.so ../../target/lib/ cp extensions/libxt_mac.so ../../target/lib/

cp extensions/libxt_limit.so ../../target/lib/ cp extensions/libxt_TCPMSS.so ../../target/lib/ cp extensions/libipt_REDIRECT.so ../../target/lib/ cp extensions/libxt_hashlimit.so ../../target/lib/

3.3 內核支持

為了正常運行iptables ，需要在內核中打開相應配置。用make menuconfig或其他命令，打開以下一些選項。

注：[*]<*>為選中支持該模塊，[ ]< >為不選中。

[*] Network packet filtering framework (Netfilter) --->

… …

<*> Netfilter Xtables support (required for ip_tables)

<*> IP tables support (required for filtering/masq/NAT)

<*> IP range match support

<*> Mac match support

… …

根據3.2移植的庫文件，在內核配置過程中，打開支持相應的模塊，iptables 才能正常使用。

3.4 文件大小

在mipsel 平臺上可執行文件iptables 的大小為70515字節，

移植到mipsel 平臺上的庫文件大小為576kB 。

4. 關于數據報文

4.1 數據報文流程介紹

首先我們看下數據報文是怎樣穿越內核的中Netfilter 組件的：當數據報文到達內核時，如果MAC 地址符合，就會由內核里相應的驅動程序接收，然后會經過路由操作，從而決定是發送給本地的程序，還是轉發給其他機子。Netfilter 在內核有五個掛載點：NF_IP_PRE_ROUTING、NF_IP_IN_PUT、

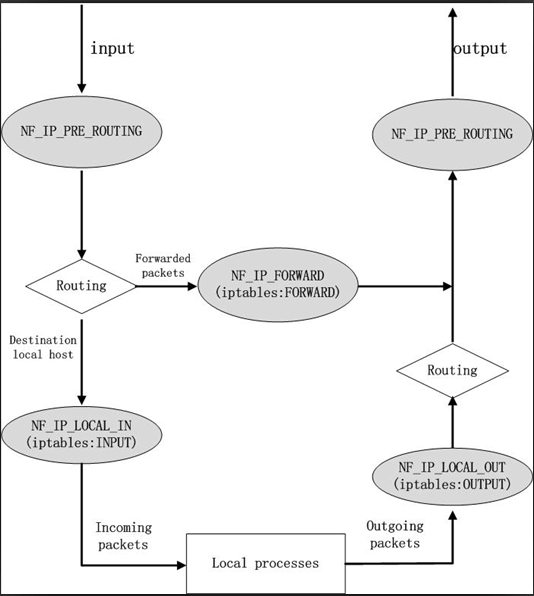

NF_IP_FORWARD、NF_IP_OUT_PUT、NF_IP_POST_ROUTING ，這5個hook 點分別對應系統中默認的5個鏈PREROUING 、INPUT 、FORWARD 、OUTPUT 、POSTROUTING ，iptables 依賴于這5個鏈進行操作。如下圖所示：

然后我們討論下數據報文是以什么順序以及如何穿越這些鏈的。我們先來看一個以本地為目的的報文，它要經過以下步驟才能到達要接收它的程序： 表4-1. 以本地為目標的報文

現在我們來看看源地址是本地機器的報文要經過哪些步驟： 表4-2. 以本地為源的報文

我們假設一個報文的目的地址是另一個網絡中的一臺機子。讓我們來看看這個報文的旅程：

表4-3. 被轉發的報文

綜上所述，我們可以歸納數據報文的流程如下圖：

注意，所有的報文都會經過上圖中的某一條路徑，不管你是否把它DROP 或者ACCEPT 。如果你把報文DNAT 回它原來的網絡，它一樣會走完相應路徑上剩余的鏈。

4.2 數據報文的狀態介紹

報文的狀態依據協議的不同而不同，但在內核外部，也就是用戶空間里，只有5種狀態：NEW ，ESTABLISHED ，RELATED ，INV ALID 和UNTRACKED 。它們主要是和狀態匹配(-m state)一起使用。下面就簡要地介紹以下這幾種狀態：
