網絡視頻產品動態域名調試方法

設備連接圖：

圖1

第一步——網絡視頻服務器設置方法

1) 連出圖像

在IE 地址中鍵入網絡視頻服務器的IP 地址，網絡視頻服務器默認IP 為192.168.1.2 ；

圖2

選擇“是”安裝網絡視頻瀏覽相關控件；正常安裝插件后即可進入“登陸選項”界面；

圖3 圖4 圖6

登陸網絡視頻服務器如上圖，正確填寫用戶名密碼，點“連接”即可正常瀏覽到圖像； 默認用戶名和密碼都為“Admin ”；

默認連接方式為“主碼流 TCP”方式；

2） 網絡參數設置，具體參數設置如下圖;

IP 地址和子網掩碼按實際網絡環境設置；

網關必須填寫，填寫為路由交換機IP 地址；

域名注冊：

注冊的ID ： QQ

注冊的密碼： QQQQ

用戶名和密碼必須為QQ/QQQQ；其它無法使用；

IP1： 221.238.227.86

即天地偉業域名服務器固定IP 地址；

必須填寫為此IP ；

服務器名： tiandynvs

用戶自己為網絡視頻服務器分配名稱，確保名稱的

唯一，此時網絡視頻服務器是基于名稱來識別的；

圖7

正確填寫完參數后點“設置”即可保存相關數據。

注意：使用路由器映射方式，請不要在PPPOE 撥號旁打勾。

第二步——路由器設置方法

1） 將相關設備線路連好，路由器WAN 口接外網，LAN 口接內網即你的電腦；

2） 將自己的電腦IP 配置為192.168.1.x ，網關和DNS 指向路由器，在此路由器默認IP 地址為192.168.1.1；

3） 在電腦的IE 輸入，進入路由器的配置界面，在此路由器默認用戶名和密碼為admin ；

圖8

查看WAN 口參數設置， 正確設置相應數據并保存，如下圖：你需要設置路由器自動撥號的功能，需要輸入上網帳號以及上網口令。在連接方式上選擇“自動連接”。注意保存。

圖9

5）通過觀看“運行狀態”，確保ADSL 服務器正常的接入公網，如下圖；

圖10

6）點擊“轉發規則”中“DMZ 主機”，“在DMZ 主機IP 地址”填寫映射的網絡視頻服務器IP 地址

192.168.1.2即可；鉤選“啟用”并“保存”即可生效。

圖11

第三步——測試連接

在路由器運行狀態中，找到路由器的外網IP 地址。在IE 中直接輸入此地址回車后會出現IE 登陸界面，請一定按照如下的說明填寫參數：

圖12 圖13

在【服務器IP 】欄輸入網絡視頻服務器自己的IP 地址，如192.168.1.2。

在【代理IP 】欄中輸入路由器的外網IP 地址。

選擇“主碼流”和“TCP ”, 點擊“連接”即可。如果您的網絡環境不是很理想可以選擇“副碼流”。 此時就可以連出圖像了。

第四步——使用域名

1）您需要與我們聯系，由我們?yōu)槟峁┢脚_管理得用戶名和密碼；這樣您就可以自己管理屬于自己的域名平臺了；

聯系電話 022-58596198 022-58596194 022-58596182

2）例如您申請的域名是：tiandynvs ，您就可以通過如下方式瀏覽：

您只需在IE 地址欄中輸入tiandynvs 為你注冊的域名

圖14

如果您的連接正確，在IE 地址欄中會自動從天地偉業域名服務器端解析出網絡視頻服務器最新的IP 地址，解析后頁面如下圖：頁面顯示后，圖12圖13上的參數，系統會自動添上。點連接即可。

圖15

注意：IE 的版本應該在IE6以上。

附件

1 端口映射的方式

2 DNS管理維護

3 在EASYVIEW2.6S 中直接瀏覽圖像

4 天地偉業網絡產品域名解析系統原理介紹

5 利用代理方式在EASYVIEW2.6S 中接入

6 網絡視頻服務器采用PPPOE 撥號連接

1 端口映射的方式：

如果您不能使用DMZ 的方式，您也可以使用路由器的端口映射功能，方法如下：

1）點擊“轉發規則”中“虛擬服務器”，需要在“虛擬服務器”添加如下端口映射：80、3001，IP 地址設置成網絡視頻服務器IP 地址192.168.1.2，協議選擇"TCP" 即可；

2）鉤選“啟用”并“保存”即可生效；

圖16

2 DNS管理維護：

在IE 地址欄輸；正確的填寫用戶名和密碼就可以進入所屬的域名服務管理界面；

圖17

點擊“登陸”進入域名管理界面；

圖18

點擊右上角“域名注冊”可以繼續添加新的網絡視頻服務器；

在域名注冊中，需要添加如下信息：

名稱：需要注冊一個名稱，但要經過檢查保證名字的唯一性；

IP 地址：這一欄可以隨便添，在域名服務器上注冊后會自動更新； 映射端口號/數據端口號：選默認的即可；

備注：可空；建議您填寫網絡視頻服務器所在的位置，方便區分；

圖19

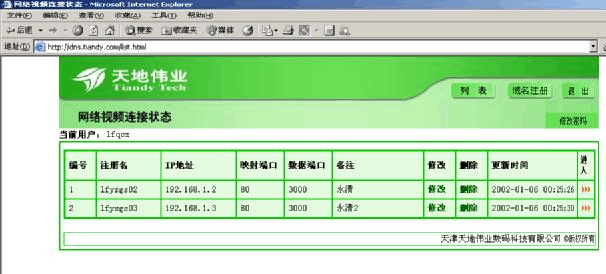

添加完“確認”后返回到服務器列表界面，如下圖：

圖20

3 在EASYVIEW2.6S 中直接瀏覽圖像

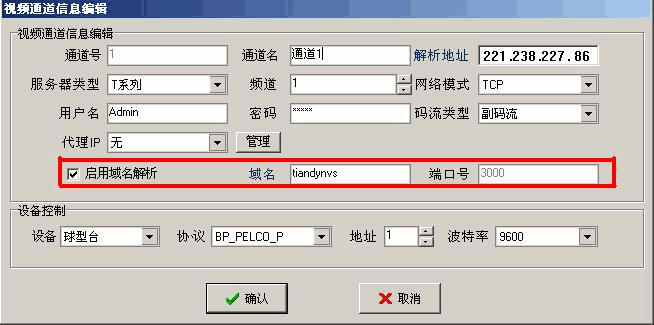

如果您想通過公網用軟件看到圖像，設置方法，如下圖：點擊“系統”按鈕，進入“通道連接管理”

圖21

在【啟用域名解析】處打勾，在解析地址欄輸入：221.238.227.86; 在【域名】處填寫您注冊的域名即可。退出后，在主界面上點擊連接，顯示即可顯示出圖像。

4 天地偉業網絡產品域名解析系統原理介紹

正常的網絡視頻監控軟件是基于固定IP 識別網絡視頻服務器的，而ADSL 撥號的特性決定它使用的IP 地址不固定，這樣每當前端IP 發生變化時，我們就無法正常瀏覽到圖像。

天地偉業域名解析系統針對ADSL 撥號IP 地址變化的特性開發出動態域名軟件，啟用動態域名服務后網絡視頻服務器會自動到天地偉業架設的DNS 服務器上去更新自己的IP 地址，這樣用戶訪問域名的時候，對應的就是網絡視頻服務器最新的IP 了，通過最新的IP 地址就可以正常的瀏覽到圖像了。

原理圖

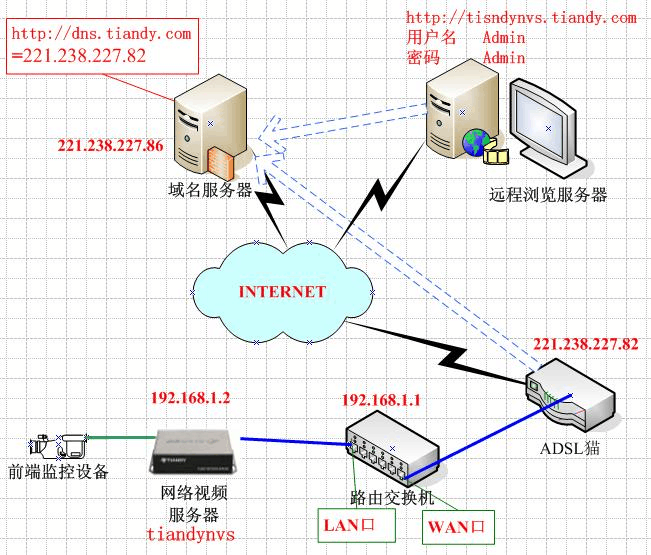

帶路由交換機方式系統拓撲圖

實現過程

例如網絡視頻服務器域名為“tiandynvs ”，最新的IP 地址是“221.238.227.82”
