一、實驗?zāi)康牧私釶SASP 的基礎數據庫以及用PSASP 進行電力系統各種計算的方法。二、PSASP 概述PSASP (Power System Analysis Software Package)

一、實驗?zāi)康?/p>

了解PSASP 的基礎數據庫以及用PSASP 進行電力系統各種計算的方法。

二、PSASP 概述

PSASP (Power System Analysis Software Package) 是由中國電力科學研究院研發的一套功能強大、使用方便的電力系統分析綜合程序。主要用于電力系統規劃設計人員確定經濟合理、技術可行的規劃設計方案；運行調度人員確定系統運行方式、分析系統事故、尋求反事故措施；科研人員研究新設備、新元件投入系統等新問題以及高等院校用于教學和研究。

基于電網基礎數據庫、固定模型庫以及用戶自定義模型庫的支持，PSASP 可進行電力系統(輸電、供電和配電系統) 的各種穩態分析、故障分析及機電暫態分析計算。

1．PSASP

的三層體系結構

PSASP 是一個資源共享、高度集成和開放的大型軟件包，其結構分為三層，如下圖所示： 第一層是公用數據和摸型的的資源庫，其中包括：

（1）電網基礎數據庫：包括發電機、負荷、變壓器、交直流線等電網基本元件，提供了各種分析計算的基本數據支持。

（2）固定模型庫：包括發電機、負荷、調壓器、調速器、PSS 、直流輸電、靜止無功補償器等模型，提供了電力系統常用的模型支持。

（3）用戶自定義模型庫：由用戶自定義(UD)方式建立的各種元件模型構成，用以擴充PSASP 的模型功能支持。

（4）用戶程序庫：由用戶程序接口(UPI)方式實現的一些模型和功能程序構成，用以支持PSASP 運行。

第二層是基于資源庫的應用程序包，在電網基礎數據庫、固定模型庫以及用戶自定義模型庫的支持下，可進行各種計算分析。其中包括：

（1）穩態分析：潮流計算、網損分析、最優潮流和無功優化、靜態安全分析、諧波分析、靜態等值等；

（2）故障分析：短路計算、復雜故障計算、繼電保護整定計算等；

（3）機電暫態分析：暫態穩定計算、直接法暫態穩定計算、電壓穩定計算、小干擾穩定計算、動態等值、馬達起動、控制系統參數優化與協調、電磁-機電暫態分析的次同步諧振計算等。 第三層是計算結果庫和分析工具，執行各種分析計算后，即生成相應的結果數據庫，以便進一步采用不同的手段進行分析。

2．PSASP 計算流程

PSASP 計算的流程和結構如下圖所示：

1

各種計算公共部分

圖中，虛線以上是各種計算(潮流、暫態穩定、短路等) 的公共部分，即基礎數據準備。可通過文本和圖形兩種方式建立和編輯，最終生成可供各種計算分析的電網基礎數據庫。虛線以下為各種計算特有的部分。其中需要用戶參與的有兩部分：

其一是計算作業的定義。確定電網的結構，運行方式及計算的控制(計算方法，迭代誤差、控制功能的投入等) 。這里有文本和圖形兩種方式支持。

其二是計算結果的編輯和輸出。即選擇輸出的范圍和內容，這里有文本和圖形兩種方式： 文本方式是生成報表、報表文件和簡單圖示；

圖形方式是在單線圖上直接標識。

三、PSASP 的電網基礎數據庫

1．電網數據分類

PSASP 中根據物理特性和計算需要將數據分為四類：

（1）基礎數據：基于物理特性的電力系統元件庫及元件公用參數庫，是電力系統分析計算的基礎數據，這些數據比較穩定，且與執行什么計算無關。

（2）計算數據：根據不同計算的需要，與計算密切相關的數據。如：暫態穩定計算所需的控制信息，故障信息，這部分?jǐn)?shù)據多是些臨時性的控制信息數據，需要不斷地調整和修改。

（3）結果數據：各種計算結果的數據，這些數據與執行什么計算相關。

（4）用戶自定義模型數據：作為擴充PSASP 功能的用戶自定義(UD)模型及其參數庫。這部分雖與執行什么計算有關，如有潮流計算的UD 模型和暫穩計算的UD 模型之分，但它一次建好，可為多個電網所使用，因此是非常穩定的。

2．基礎數據的內容

電網基礎數據庫是支持PSASP 各種計算的公用數據庫，分為基本元件庫和元件公用參數庫，由這兩個庫共同完成電力系統各元件的數據描述。每個數據庫按元件不同又設置了若干個數據表。

（1）基本元件數據庫

該庫主要存放輸電線、變壓器，一次設備(發電機、負荷、直流、靜補) 和二次裝置(調壓器、調速器，PSS 等) 等系統元件的數據。

（2）元件公用參數數據庫

在基本元件數據庫中，其中有些元件，如：發電機及調節器(調壓，調速，PSS) 、負荷、靜補、直流等存在著不同的記錄中含有相同數據的情況。因此，把相同的數據抽出來，作為公用參數庫，這樣系統各種元件(如發電機) 的參數，只需填寫一個參數組號，就可共享參數庫中的相應參數，從而

2

四、PSASP 的使用方法（以短路計算為例）

1．輸入電網數據，形成電網基礎數據庫及元件公用參數數據庫，（后者含勵磁調節器， 調速器，PSS 等的固定模型），也可使用用戶自定義模型UD 。在此，可將數據合理組織成若干數據組，以便下一步形成不同的計算方案。

（1）文本支持環境

點擊“數據”菜單項，執行“基礎數據”和

“公用參數”命令，可依次輸入各電網元件的參數。

（2）圖形支持環境：

在“編輯模式下”，利用工具箱，輸入電網接線圖。作圖時，若元件參數尚未輸入，會自動彈出相關數據錄入窗口，此時輸入數據即可。

注意：兩種環境下，均應先輸入母線數據，再處理其他元件?。?！

2．方案定義

從基礎數據庫中抽取數據組，組合成不同方案，以確定電網的規模、結構和運行方式。

（1）文本支持環境：點擊“計算”菜單項，執行“方案定義”命令。

（2）圖形支持環境：“運行模式”下，點擊“作業”菜單項，執行“方案定義”命令。

3．?dāng)?shù)據檢查

對確定的電網結構進行檢查，檢查網架結構的合理性，計算規模是否超出范圍。

（1）文本支持環境：點擊“計算”菜單項，執行“數據檢查”命令。

（2）圖形支持環境：“運行模式”下，點擊“作業”菜單項，執行“數據檢查”命令。

4．作業定義

給出計算控制信息，明確具體的計算任務。

（1）文本支持環境：點擊“計算”菜單項，執行“短路”命令。

（2）圖形支持環境：“運行模式”下，點擊“作業”菜單項，執行“短路”命令。

5．執行計算

（1）文本支持環境：在上述“短路計算信息”窗口，完成作業定義之后，點擊“計算”按鈕即可。

（2）圖形支持環境：運行模式”下，

a. 點擊“視圖”菜單項，執行“短路”命令，選擇作業；

b. 點擊“計算”菜單項，執行“短路”命令，執行計算；

c. 點擊“格式”菜單項，執行“短路結果”命令，確定計算結果在圖上的顯示方式。

6．報表輸出結果

用戶可選擇期望的輸出范圍，輸出內容和輸出方式。

（1）文本支持環境：點擊“結果”菜單項，執行“短路”命令。

（2）圖形支持環境：“運行模式”下，點擊“報表”菜單項，執行“短路”命令。

3

一、實驗?zāi)康?/p>

理解電力系統分析中潮流計算的相關概念，掌握用PSASP 軟件對電力系統潮流進行計算的方法。

二、實驗內容

1．PSASP 潮流計算概述

潮流計算是根據給定的電網結構、參數和發電機、負荷等元件的運行條件，確定電力系統各部分穩態運行狀態參數的計算。通常給定的運行條件有系統中各電源和負荷點的功率、樞紐點電壓、平衡點的電壓和相位角。待求的運行狀態參量包括電網各母線節點的電壓幅值和相角，以及各支路的功率分布、網絡的功率損耗等。

以一個下圖所示9節點系統為例，計算其在常規、規劃兩種運行方式下的潮流。規劃運行方式即在常規運行方式下，其中接于一條母線（STNB-230）處的負荷增加，對原有電網進行改造后的運行方式，具體方法為：在母線GEN3-230和STNB-230

之間增加一回輸電線，增加發電機3的出力及其出口變壓器的容量，新增或改造的元件如下圖虛線所示。

三、實驗步驟

1．雙擊PSASP 圖標，彈出

PSASP 封面后，按任意鍵，即進入PSASP 主畫面：

在該畫面中，點擊“創建”按鈕，建立新目錄，如：C:CLJS。以后可通過“選擇”按鈕，選擇該目

錄。在系統基準容量項中，鍵入該系統基準容量，如100MV A 。

4

5

在PSASP 主畫面中，點擊“圖形支持環境”按鈕，進入圖形支持環境，再點擊“編輯模式”按鈕，即進入系統單線圖編輯窗口，分別錄入系統母線、交流線、變壓器、發電機和負荷的數據，以下以變壓器為例：

注意：變壓器是發I 側為標準側， I 、J 側互換后，變壓器的等效π型等值電路不同，故其I 、J 側不能互換。

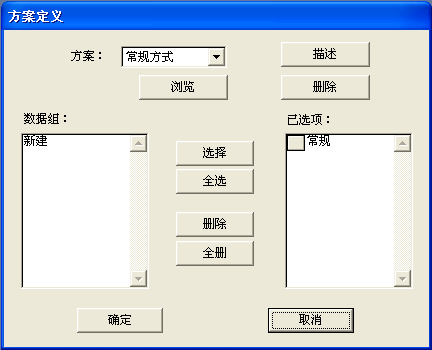

3．在文本環境窗口中點擊“計算”下拉菜單中的“方案定義”或在圖形支持的運行模式窗口中點擊“作業”下拉菜單中的“方案定義”，彈出方案定義窗口。

6

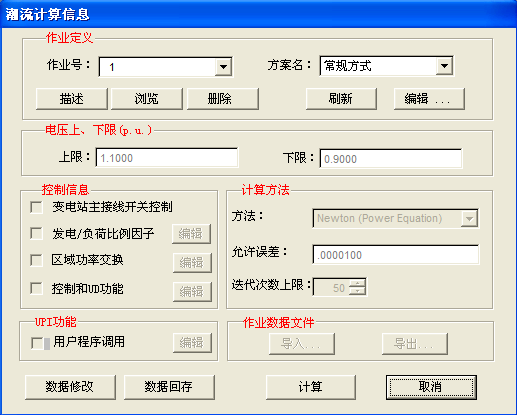

在文本和圖形環境下均可以定義不同的潮流計算作業，每一作業需給定一個作業號。

點擊作業頁上的“刷新”按鈕，按作業定義從基礎數據庫中重新抽取數據，以刷新該潮流作業計算數據；點擊“刪除”按鈕，可刪除該潮流作業；點擊“編輯...”按鈕，激活以下的數據欄，可進一步給出該潮流作業所包含的其它內容。

計算方法數據欄要選擇計算方法及給定迭代時允許誤差及迭代次數上限，在PSASP 時，提供了5種計算方法：① PQ分解法；② 牛頓法(功率式) ；③ 最佳乘子法；④ 牛頓法(電流式) ；⑤ PQ-牛頓法(功率式) ，在計算時可根據實際系統特性選擇合適的算法。

數據修改：當選擇或定義了一個作業之后，便生成了該作業的計算數據?？梢詢H對計算數據進行調整和修改，而不影響基礎數據。潮流計算的作業計算數據包括交流線、變壓器、發電機、負荷和直流線的數據

數據回存：使用“數據回存”功能，可將計算數據所做的修改存回到基礎數據中。

5．點擊“計算”按鈕，執行定義好的作業的潮流計算，在計算過程窗口中顯示迭代過程。關閉該窗口，返回潮流計算信息窗口。

6．在文本支持窗口中，點擊“結果”菜單項，執行“潮流”命令，計算結果輸出有圖示、報表輸出兩種方式。

四、實驗注意事項

1. 本系統文件請存入D ：PSASP學號 姓名潮流下；

2．嚴禁刪除或更改計算機中除上述目錄以外的一切內容。 五、實驗報告

1．在文本方式下查看作業號1的潮流計算結果報表。報表輸出格式選擇如下： 分區輸出 單位：p.u

輸出范圍：全網

輸出對象：摘要信息、結果綜述、母線、交流線、兩繞組變壓器 輸出方式：輸出至文件

2．改用PQ 分解法重復計算作業1，查看計算結果，與牛頓法結果做比較。 3．對計算結果進行分析，寫出實驗感想和小結。

7

一、實驗?zāi)康?/p>

理解電力系統分析中短路計算的相關概念，掌握用PSASP 軟件對電力系統短路進行計算的方法。

二、實驗內容

1．PSASP 短路計算概述

電力系統短路的類型主要有三相短路、兩相短路、一相接地短路和兩相接地短路。在同一時刻，電力系統內僅有一處發生上述某一種類型的故障，稱為簡單故障。同時有兩處或兩處以上發生故障，或在同一處同時發生兩種或兩種以上類型故障，稱為復雜故障或多重故障。

短路計算就是在某種故障下，求出流過短路點的故障電流、電壓及其分布的計算。PSASP 中提供了兩種計算短路電流的方式，一是基于潮流計算，二是不基于潮流計算。

本次實驗在潮流計算的結果基礎數據上完成。 三、實驗步驟

1．打開PSASP 軟件編輯界面，選擇自己保存在計算機上面的潮流計算文件夾名稱，進入文本編輯界面。

2．方案定義：基于潮流的短路計算是以某一潮流計算結果為基礎，因此其基礎方案與潮流基礎方案相同。不基于潮流的短路計算先要定義基礎方案，其定義方法同潮流計算中基礎方案的定義。

3．作業定義：點擊“作業”菜單項，執行“短路”命令，定義作業。

5．報表輸出結果：點擊“結果”菜單項，執行“短路”命令，選擇報表輸出方式。 四、實驗注意事項

1. 本系統文件請存入D ：PSASP學號 姓名短路下；

2．嚴禁刪除或更改計算機中除上述目錄以外的一切內容。 五、實驗報告

1．將在PSASP 環境下對上述系統的計算數據用表格寫出來。報表輸出格式選擇如下： 分區輸出 單位：p.u

輸出范圍：全網

故障點選擇：GEN1-230、GEN2-230、GEN3-230

輸出內容：短路電流簡表、短路電流分布系數、母線電壓、支路電流 輸出方式：輸出至文件

2．用PSASP 對教材中P191例8-4進行各種短路計算。 3．對計算結果進行分析，寫出實驗感想和小結。
