《GPON 業務－OUN 語音接入配置操作說明》

OUN 語音配置操作說明

一、語音方案

1、電話機通過GPON 技術利用移動城域網平臺傳輸語音數據至IMS 服務器實現語音通話。 2、網絡拓?fù)?，如下?/p>

LO ：OLT

ONU

二、配置條件

1、HG8240ONU 一臺。

2、城域網側數據（IP 、網關、子網掩碼、VLAN ID）。如： IP ：183.234.40.82 網關：183.234.40.81

子網掩碼：255.255.255.240 VLAN ID：776

3、語音則數據（語音服務器IP 、歸屬域名、注冊用戶名、鑒權用戶、密碼）如： 語音服務器IP ：221.179.66.52 歸屬域名：ims.gd.chinamobile.com 注冊用戶名： 867516919669

鑒權用戶： 867516919669@ims.gd.chinamobile.com 密碼：sgsq

第1頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

三、配置步驟

1、OLT 上完成ONU 的信息激活配置。

2、通過PC 瀏覽器登錄ONU 配置頁面。

（1）PC 與ONU 任意以太網端口通過網線相連。

（2）PC 網卡配置IP 為192.168.100.2~254/24。如下圖：

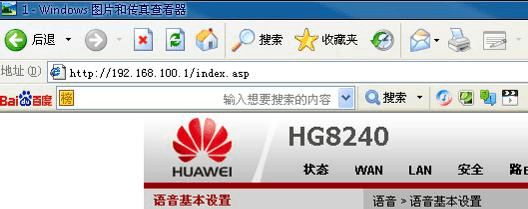

（3）PC 通過瀏覽器訪問ONU 配置頁面（192.168.100.1）。如下圖：

3、OUN 語音配置的兩種方式：

第2頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

（1）方式一：獨立語音方式。

（2）方式二：互聯網及語音共享方式。

方式一：

配置ONU 中“W AN>WAN 配置”選項。

①點擊“新建”；

②使用W AN 連接：打“√”；

③連接類型：選擇“路由”；

④服務列表：選擇“VOIP ”；

⑤全能VLAN ：打“√”；

⑥VLAN ID：按提供輸入776；

⑦獲取IP 方式：選擇“靜態”；

⑧IP 地址：按提供輸入183.234.40.82/255.255.255.250，183.234.40.81。 ⑨應用。

⑩確認后會生成連接名為“1_VOIP_R_VID_776”W AN 端口。 具體操作如下圖：

①

⑩

②

③

④

⑤

⑥

⑦

⑧

⑨

方式二：

第一步：配置ONU 中“LAN>LAN工作模式”選項。

①LAN1：打“√”；

②應用。

具體操作如下圖：

第3頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

①

②

第二步：配置ONU 中“W AN>WAN 配置”選項。

①點擊“新建”；

②使用W AN 連接：打“√”；

③連接類型：選擇“路由”；

④服務列表：選擇“VOIP_INTERNET”；

⑤全能VLAN ：打“√”；

⑥VLAN ID：按提供輸入；

⑦獲取IP 方式：選擇“靜態”（若是家寬可以選擇PPPoE ）； ⑧IP 地址：按提供輸入（若是家寬則沒有）；

⑨綁定項：“LAN1項”打“√”。

⑩應用。

具體操作如下圖：

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

第4頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

4、配置ONU 中“語音>語音基本設置--接口基本參數”選項。 ①主用服務器地址：按提供輸入10.227.1.37；

②主用端口：按提供輸入5060；

③歸屬域名：按提供輸入ims.gd.chinamobile.com ；

④本地端口：5060；

⑤信令端口：1_VOIP_R_VID_776；

具體操作如下圖：

①

②

③

④

⑤

5、配置ONU 中“語音>語音基本設置-用戶基本參數”選項。 ①使能用戶：打“√”；

②注冊用戶名：按提供輸入 867516927068；

③關聯端口號：按需要選擇1或2（電話接口）；

④鑒權用戶名： 867516927068@ims.gd.chinamobile.com； ⑤密碼：按提供輸入sgsx ；

具體操作如下圖：

第5頁，共6頁 長訊通信服務有限公司韶關分公司 擬稿

《GPON 業務－OUN 語音接入配置操作說明》

①

②

③

④

⑤

四、狀態檢測

通過以上操作，即可完成ONU 語音配置。為了檢測語音是否注冊成功及用戶呼叫狀態，可選擇“狀態>VoIP信息”查看。

如下圖：
