實驗一 常用網絡命令

一、實驗?zāi)康?/p>

掌握使用常用網絡命令進行網絡測試、維護的基本方法。

二、實驗條件

可以連通校園網和因特網的計算機網絡機房，Windows XP系統。

三、實驗指導

1、進入命令行模式

（1）進入Windows XP后，按【開始】→【運行】，在運行命名中輸入“cmd ”，按回車，如圖1所示。

圖1 輸入cmd 命令

（2）在打開的命令行窗口中可以輸入各種命令行命令，如圖2所示。

圖2 命令行窗口

（3）為使命令行看起來更簡潔一些，可以輸入“cd”使命令提示符回到根目錄。

（4）為防止有些命令不能正常運行，在“C:”提示符后輸入“path c:windowssystem32”。

【說明】如果用其他操作系統，使用命令行命令的方法參看相應的使用說明。

2、使用ipconfig 命令

ipconfig 可以查看和修改網絡中的TCP/IP協議的有關配置，如IP 地址、子卡掩碼、網關、網卡的MAC 地址等。命令格式是

ipconfig [參數1] [參數2]??

常用的參數有：

all ：顯示與TCP/IP協議的細節，如主機名，節點類型，網卡的物理地址，默認網關等。 Batch [文本文件名]：將測試的結果存入指定的文本文件名中。

（1）輸入“ipconfig ”命令，可以查看本機網絡的IP 地址、子網掩碼、默認網關等基本情況，如圖3所示。

圖3 網絡基本信息

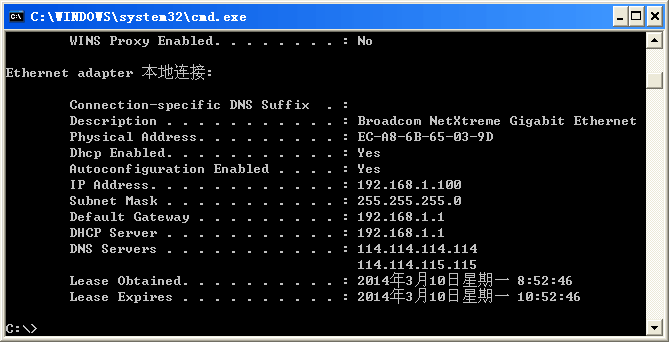

（2）輸入“ipconfig/all”命令可查看詳細的網絡信息，在基本信息基礎上增加了網卡信息、物理地址、DNS 地址等，如圖4所示。

圖3 網絡詳細信息

【說明】使用“ipconfig/all >?1.txt”可以在C 盤根目錄下生成一個包含命令運行的結果的a01.txt 文件，注意此時結果不在屏幕上顯示。其它命令也可以按照這個格式生成結果文件。

3、使用ping 命令

ping 是最常用的測試工具，用來檢測本地主機的TCP/IP配置以及與另一臺主機的連通狀態。測試時本機向目標主機發送ICMP （Internet control Message protocol）數據包，當目標主機收到ICMP 報文時，向本機回復一個應答報文。

（1）ping 的格式

命令格式是：

ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL][-r count] [-j host-list] [-k host-list][-w timeout] 目標主機

目的地址可以IP 地址或是主機的名字、域名。各個參數的意義是：

-t ：代表本地主機不斷地向欲測試主機發送ICMP 報文，直至按CTRL-C 鍵強行中斷ping 操作。此參數一般只在網絡不穩定時時使用，連續檢測網絡連通情況。

-a ：選項將ip 地址映射為主機名，默認的情況下，只顯示IP 地址。

-n count：設置每次測試本機所發送的ICMP 數據報個數，默認值為4個。

-l size：設置發送的數據包的大小，默認為32個字節。

-i TTL：設置TTL 初始值。

-j host-list：指定從本機到達目標主機必須經過的其中的網關、路由器或主機，host-list 列出全部經過的IP 地址或域名。

-k host-list ：是指定從本機到達目標主機的一條路徑，host-list 列出路徑所經過的IP 地址或域名。

-r count ：在顯示的顯示結果中增加從本地主機到目的主機所經過的前count 個網關或路由器的IP 地址。

（2）測試結果

使用ping 命令測試目標主機，連接正常時，顯示結果如下：

圖4 ping命令執行結果

當ping 目標主機使用域名或主機地址時，首先會返回目標主機的IP 地址：

C ：>ping www.pku.edu.cn

Pinging www.pku.edu.cn [162.105.129.12] with 32 bytes of data:

????

Reply from 162.105.129.12: bytes=32 time=27ms TTL=244說明數據包的大小、從目標主機返回的時間、返回時的TTL 值。

TTL （Time To Live）值說明數據包到達目標主機又返回本機所經過的路由器的數目，默認初始值為256，數據包每經過一個路由器被轉發一次，TTL 值減1。當TTL 值減少到0時，數據包被自動丟棄，防止網上出現垃圾數據包。

當數據包超過1s 不能返回時，則認為數據包被丟失，返回信息為：

Request timed out.

當本機TCP/IP協議配置不正確，如網卡工作不正常、未安裝TCP/IP協議、未設置IP 地址等，返回的信息為：

Destination host unreachable.

在測試結果的最后，顯示出測試的統計結果，有發出和回收的數據包數目，數據包返回所使用的最大、最小、平均時間值。

根據數據包返回的時間值可大致估計出網絡速度，根據數據包丟失情況可以看出網絡連接質量。

由于ping 命令向網絡中發送大量數據包，容易被人用來作為攻擊其它計算機的手段，所以，有些網絡主機使用防火墻拒絕ping 命令的數據包，此時也可能不能返回正常結果。

（3）ping 命令的使用

使用ping 命令可以測試網絡各種連通和配置情況。以下是常用的檢測內容：

ping 127.0.0.1或localhoat ：測試本機的TCP/IP協議是否工作正常。

ping 本機IP 地址或本機計算機名：測試本機的IP 地址設置是否正常以及是否工作正常，沒有設置IP 地址或網絡中有IP 地址沖突時，此測試結果不正常。

ping 網絡中的其它計算機名或IP 地址：測試局域網是否連通以及子網劃分是否正確，子網掩碼設置是否正確。

ping 網關IP 地址：測試網關是否工作正常。

ping 遠程IP ：測試本地網絡是否和Internet 連通以及線路質量。

ping 域名：測試DNS 服務器是否工作正常。

4、使用tracert 命令

tracert 通過向目標主機發送不同TTL 值的數據包，跟蹤從本地計算機到目標主機之間的路由，顯示所經過的網關的IP 地址和主機名。命令格式為：

tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout] 目標主機

參數的意義為：

-d ：不把域名反向解析為主機名。

-h maximum_hops：設置顯示到達目標主機的最大節點數，默認為30。

-j host-list：指定路由列表。

-w timeout：設置每個數據包發出后最長等待時間。

tracert 運行較慢，經過每個路由器需要15s 左右。

測試結果的形式如下：

C ： >tracert www.pku.edu.cn

Tracing route to rock.pku.edu.cn [162.105.129.12]

over a maximum of 30 hops:

1 1 ms 1 ms <10 ms 211.84.112.126

2 <10 ms * <10 ms 210.43.0.146

3 1 ms 1 ms <10 ms 210.43.0.193

4 2 ms 3 ms 3 ms 210.43.146.21

5 2 ms 3 ms 3 ms 202.112.53.217

610 ms12 ms * whzh3.cernet.net [202.112.46.113]

728 ms26 ms25 ms bjwh4.cernet.net [202.112.46.65]

827 ms26 ms27 ms 202.112.53.254

926 ms26 ms25 ms pku1.cernet.net [202.112.38.74]

1027 ms28 ms27 ms 162.105.253.18

1130 ms28 ms27 ms 162.105.254.7

1229 ms27 ms27 ms rock.pku.edu.cn [162.105.129.12]

Trace complete.

tracert 可以檢測某個主機不能連通時，在路由哪個環節出現了問題。

5、使用netstat 命令

netstat 命令的功能是顯示網絡連接、路由表和網絡端口信息，可以讓用戶得知目前都有哪些網絡連接正在運作。檢查系統是否有非法連接以及利用系統漏洞的病毒或木馬程序時，經常使用此命令。

該命令的一般格式為：

netstat [選項]

命令中各選項的含義如下：

-a 顯示一個所有的有效連接信息列表，包括已建立的連接（ESTABLISHED ）和監聽連接請求（LISTENING ）的連接。

-e 顯示關于以太網的統計數據。列出的項目包括傳送的數據報的總字節數、錯誤數、刪除數、數據報的數量和廣播的數量，可以用來統計一些基本的網絡流量

-n 以網絡IP 地址河段口號代替名稱和服務，顯示出網絡連接情況。

-o 顯示核心路由表，格式同“route -e”。

-p proto 顯示TCP 協議的連接情況。

-r 顯示UDP 協議的連接情況。

-s 顯按照各個協議分別顯示其統計數據。

下面是兩個使用netstat 測試的實例：

C ： >netstat

Active Connections

Proto Local Address Foreign AddressState

TCPyss881144:1664 211.90.248.131:httpESTABLISHED

C ：WINDOWS>netstat –p

IPv4 Statistics

Packets Received = 120246

Received Header Errors = 0

Received Address Errors= 51

Datagrams Forwarded= 0

Unknown Protocols Received = 0

Received Packets Discarded = 0

Received Packets Delivered = 120234

Output Requests= 95301

Routing Discards = 0

Discarded Output Packets = 0

Output Packet No Route = 0

Reassembly Required= 0

Reassembly Successful = 0

Reassembly Failures= 0

Datagrams Successfully Fragmented = 0

Datagrams Failing Fragmentation= 0

Fragments Created = 0

ICMPv4 Statistics

ReceivedSent

Messages 32 17

Errors0 0

Destination Unreachable 31 3 Time Exceeded 0 0

Parameter Problems0 0 Source Quenches 0 0 Redirects 0 0

Echos 0 14

Echo Replies 1 0

Timestamps0 0

Timestamp Replies 0 0 Address Masks 0 0

Address Mask Replies 0 0 TCP Statistics for IPv4

Active Opens= 4490

Passive Opens = 114

Failed Connection Attempts = 423 Reset Connections = 882 Current Connections = 0

Segments Received = 109076 Segments Sent = 84294

Segments Retransmitted = 1362 UDP Statistics for IPv4

Datagrams Received= 11091 No Ports = 65

Receive Errors= 0

Datagrams Sent= 9533

6、使用nslookup 命令

nslookup 命令的功能是查詢一臺機器的IP 地址和其對應的域名。此命令需要在本機設置正確的域名服務器來提供域名服務。

命令的一般格式為：

nslookup [IP地址/域名]

使用nslookup 不加參數時，顯示當前的dns 服務器名稱和抵制，并出現提示符“>”，在符號“>”后面輸入要查詢的IP 地址或域名。退出提示符狀態，輸入exit 并回車。如：

C:>nslookup

Default Server: ns.hazzptt.net.cn

Address: 202.102.224.68

> www.lyu.edu.cn

Server: ns.hazzptt.net.cn

Address: 202.102.224.68

Name:www.lyu.edu.cn

Address: 211.84.112.5

7、使用finger 命令

finger 命令的功能是查詢用戶的信息，通常會顯示系統中某個用戶的用戶名、主目錄、停滯時間、登錄時間、登錄shell 等信息。如果要查詢遠程機上的用戶信息，需要在用戶名后面接“@主機名”，采用[用戶名@主機名]的格式，不過要查詢的網絡主機需要運行finger 守護進程。

命令的一般格式為：

finger [-l] [user] [@host]

使用選項-l 可以長格式顯示結果信息。

user 指定要去的信息的擁護。

host 指定要顯示的用戶所在的遠程系統的服務器。

8、使用arp 命令

arp 命令可以顯示和修改“地址解析協議”(ARP) 所使用的到以太網的 IP 或令牌環物理地址翻譯表。該命令只有在安裝了 TCP/IP 協議之后才可用。

命令的一般格式為：

arp -a [inet_addr] [-N [if_addr]

arp -d inet_addr [if_addr]

arp -s inet_addr ether_addr [if_addr]

命令中各選項的含義如下：

-a 通過詢問 TCP/IP 顯示當前 ARP 項。如果指定了 inet_addr，則只顯示指定計算機的 IP 和物理地址。

inet_addr 以加點的十進制標記指定 IP 地址。

-N 顯示由 if_addr 指定的網絡界面 ARP 項。

if_addr 指定需要修改其地址轉換表接口的 IP 地址（如果有的話）。如果不存在，將使用第一個可適用的接口。

-d 刪除由 inet_addr 指定的項。

-s 在 ARP 緩存中添加項，將 IP 地址 inet_addr 和物理地址 ether_addr 關聯。物理地址由以連字符分隔的 6 個十六進制字節給定。使用帶點的十進制標記指定 IP 地址。項是永久性的，即在超時到期后項自動從緩存刪除。

ether_addr 指定物理地址。

如使用命令：

ARP - s 10.88.56.72 00-10-5C-AD-72-E3

可把MAC 地址00-10-5C-AD-72-E3和IP 地址10.88.56.72捆綁在一起?？煞乐笽P 地址被盜用。

9、使用Route 命令

控制網絡路由表。該命令只有在安裝了 TCP/IP 協議后才可以使用。

命令的一般格式為：

route [-f] [-p] [command [destination] [mask subnetmask] [gateway] [metric costmetric]

命令中各選項的含義如下：

-f 清除所有網關入口的路由表。如果該參數與某個命令組合使用，路由表將在運行命令前清除。 -p 該參數與 add 命令一起使用時，將使路由在系統引導程序之間持久存在。默認情況下，系統重新啟動時不保留路由。與 print 命令一起使用時，顯示已注冊的持久路由列表。忽略其他所有總是影響相應持久路由的命令。

四、實驗步驟

1、使用ipconfig 命令測試本機的相關信息，記錄以下結果：

（1）IP 地址；

（2）子網掩碼；

（3）網關地址；

（4）DNS 地址；

（5）物理地址；

（6）網卡信息。

2、使用ping 命令分別測試下列目標，記錄測試結果，最后對測試結果進行分析、比較。

（1）127.0.0.1；

（2）localhost ；

（3）網關地址；

（4）至少3個以上的網站（自行確定，包含國內、國外網站）。

3、使用nslookup 命令測試至少5個以上的網站的IP 地址，記錄測試結果。

4、使用netstat 命令進行測試，對測試結果進行說明。

5、使用tracert 命令測試洛陽理工學院網站、自選2個網站的路由情況，記錄測試結果。

以上測試要求記錄測試結果。（可以使用 >c:a.txt的形式將測試結果輸出到文件）。

五、實驗報告要求

1、按要求完成實驗，并在實驗報告中記錄實驗結果。部分結果要求截圖記錄。

2、認真進行實驗總結。
